Spécification des actions d'une cellule de matrice de cadre d'architecture

Les actions contrôlent les types de document qui peuvent être attachés à une cellule lorsque vous finalisez une matrice de cadre d'architecture. Vous pouvez spécifier un ou plusieurs types d'action par cellule.

Pour spécifier une action pour une cellule de matrice de cadre d'architecture :

Double-cliquez sur une cellule dans la matrice de cadre d'architecture pour afficher sa feuille de propriétés.

Sur l'onglet Général, saisissez un nom de cellule, et les autres propriétés appropriées (voir Propriétés d'une cellule de matrice de cadre d'architecture et des zones supplémentaires).

Cliquez sur l'onglet Actions, puis sur l'outil Ajouter une ligne pour créer une nouvelle action.

Double-cliquez sur l'action pour afficher sa feuille de propriétés.

Sur l'onglet Général, saisissez un nom d'action, puis les autres propriétés appropriées (voir Propriétés d'une action de matrice de cadre d'architecture).

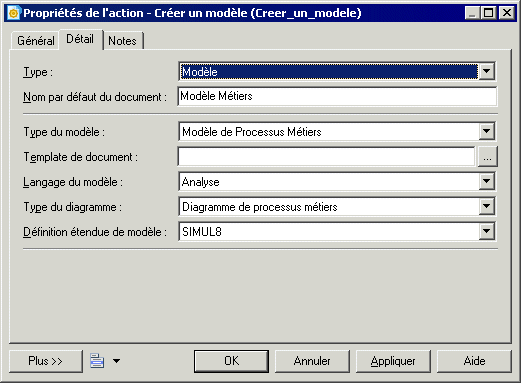

Cliquez sur l'onglet Détails, puis sélectionnez l'un des types suivants :
- Modèle – un modèle PowerAMC (voir Exemple : Spécification d'une action Modèle).
- Diagramme – un diagramme de modèle PowerAMC (voir Exemple : Spécification d'une action Diagramme).
- Liste – une liste d'objets de modèle PowerAMC (voir Exemple : Spécification d'une action Liste).
- Génération –un modèle PowerAMC généré à partir d'un autre modèle (voir Exemple : Spécification d'une action Génération).
- Fichier – un fichier externe (voir Exemple : Spécification d'une action Fichier).
- Matrice de dépendances – une matrice PowerAMC montrant les liens entre les objets de modèle (voir Exemple : Spécification d'une action Matrice).

Spécifiez les autres propriétés appropriées pour affiner l'action (voir Onglet Détails de la feuille de propriétés d'une action de matrice de cadre d'architecture).

Cliquez sur OK pour fermer les feuilles de propriétés d'action et de cellule et revenir à la matrice de cadre d'architecture.

L'action est maintenant disponible pour les utilisateurs de la matrice de cadre d'architecture (voir Attachement d'un document à une cellule de matrice de cadre d'architecture). Notez que les seules les actions complètement définies peuvent être sélectionnées.
