Chapter 5 Projets et matrices de cadre d'architecture

Exemple : Spécification d'une action Matrice

L'action Matrice permet à un utilisateur de matrice de cadre d'architecture (d'ajouter ou) de créer une ou plusieurs matrices de dépendance du type spécifié dans la cellule. La matrice de dépendances sera affichée dans l'Explorateur d'objets sous le noeud projet et sous la forme d'une matrice de dépendances dans la cellule à laquelle il est attaché.

Dans l'exemple suivant, nous allons spécifier une action qui permet à l'utilisateur de créer exactement une matrice de dépendances entre les tables de MPD et les utilisateurs connectés par la collection Owner.

Steps Pour activer la création d'une matrice de dépendances entre les tables et utilisateurs de MPD :

  1. Double-cliquez sur une cellule de matrice de cadre d'architecture pour afficher sa feuille de propriétés, puis cliquez sur l'onglet Actions.
  2. Cliquez sur l'outil Ajouter une ligne pour créer une nouvelle action, et double-cliquez sur celle-ci pour afficher sa feuille de propriétés.
  3. Sur l'onglet Général, saisissez "Matrice Table-Utilisateurs " dans la zone Nom.
  4. Décochez la case Multiple pour spécifier qu'une seule matrice de dépendances peut être attachée à la cellule.

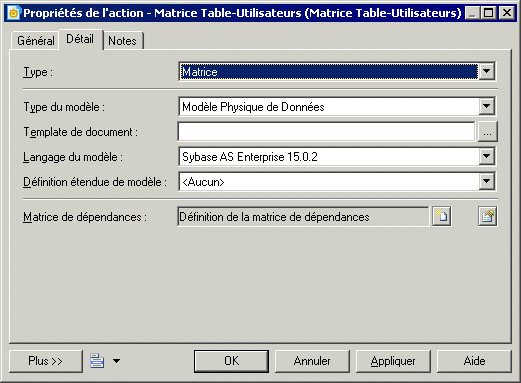

  5. Cliquez sur l'onglet Détails, puis spécifiez les propriétés suivantes dans les zones (voir Onglet Détails de la feuille de propriétés d'une action de matrice de cadre d'architecture) :
    Propriété Sélectionnez ou saisissez
    Type Matrice
    Type du modèle Modèle Physique de Données
    Template de document Laisser à blanc
    Langage du modèle Sybase AS Enterprise 15.0.2
    Définition étendue de modèle <Aucun>
    Matrice de dépendances Cliquez sur l'outil Créer pour afficher la feuille de propriétés de matrice et spécifiez les valeurs suivantes :

    • Type d'objet (Lignes de matrice) – Table
    • Type d'objet (Colonnes de matrice) – User
    • Collection – Owner
    • Cliquez sur OK pour fermer la feuille de propriétés de matrice de dépendances.
    • Cliquez sur OK pour fermer les feuilles de propriétés d'action et de cellule et revenir à la matrice de cadre d'architecture.

      L'action est maintenant disponible pour les utilisateurs de la matrice de cadre d'architecture (voir Attachement d'un document à une cellule de matrice de cadre d'architecture).
  6. Type d'objet (Lignes de matrice) – Table
  7. Type d'objet (Colonnes de matrice) – User
  8. Collection – Owner
  9. Cliquez sur OK pour fermer la feuille de propriétés de matrice de dépendances.
  10. Cliquez sur OK pour fermer les feuilles de propriétés d'action et de cellule et revenir à la matrice de cadre d'architecture.

    L'action est maintenant disponible pour les utilisateurs de la matrice de cadre d'architecture (voir Attachement d'un document à une cellule de matrice de cadre d'architecture).
