Chapter 5 Projets et matrices de cadre d'architecture

Exemple : Spécification d'une action Diagramme

L'action Diagramme permet à un utilisateur de matrice de cadre d'architecture (d'ajouter ou) de créer un ou plusieurs diagrammes du type spécifié dans la cellule. Le diagramme sera affiché dans l'Explorateur d'objets sous un noeud de modèle existant ou de nouveau modèle sous la forme d'un diagramme dans la cellule à laquelle il est attaché.

Dans l'exemple suivant, nous allons spécifier une action qui permet à l'utilisateur de créer exactement un diagramme de hiérarchie de processus de MPM à partir d'un template préalablement défini.

Steps Pour activer la création d'exactement un diagramme de hiérarchie de processus (MPM) :

  1. Double-cliquez sur une cellule de matrice de cadre d'architecture pour afficher sa feuille de propriétés, puis cliquez sur l'onglet Actions.
  2. Cliquez sur l'outil Ajouter une ligne pour créer une nouvelle action, et double-cliquez sur celle-ci pour afficher sa feuille de propriétés.
  3. Sur l'onglet Général, saisissez "Représentations de haut niveau des processus " dans la zone Nom.
  4. Décochez la case Multiple pour spécifier qu'une seule hiérarchie de processus de MPM peut être attachée à la cellule.

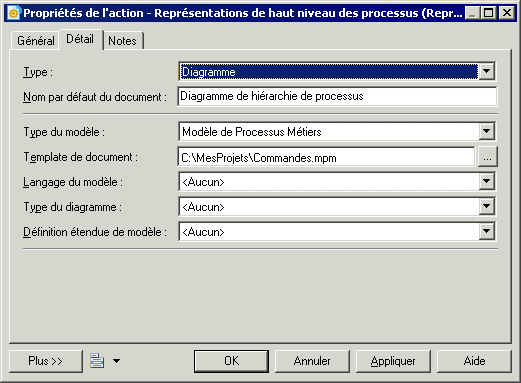

  5. Cliquez sur l'onglet Détails, puis spécifiez les propriétés suivantes dans les zones (voir Onglet Détails de la feuille de propriétés d'une action de matrice de cadre d'architecture) :
    Propriété Sélectionnez ou saisissez
    Type Diagramme
    Nom par défaut du document Diagramme de hiérarchie de processus
    Type du modèle Modèle de Processus Métiers
    Template de document Cliquez sur le bouton Points de suspension pour sélectionner le template Commandes.mpm .

    Pour plus d'informations sur la création de templates, voir "Templates de modèle" dans le chapitre Modèles.

  6. Cliquez sur OK pour fermer les feuilles de propriétés d'action et de cellule et revenir à la matrice de cadre d'architecture.

    L'action est maintenant disponible pour les utilisateurs de la matrice de cadre d'architecture (voir Attachement d'un document à une cellule de matrice de cadre d'architecture).
