Chapter 5 Projets et matrices de cadre d'architecture

Exemple : Spécification d'une action Modèle

L'action Modèle permet à un utilisateur de matrice de cadre d'architecture (d'ajouter ou) de créer un ou plusieurs modèles du type spécifié dans la cellule. Le modèle sera affiché dans l'Explorateur d'objets sous le noeud projet et sous la forme d'un document dans la cellule à laquelle il est attaché.

Dans l'exemple suivant, nous allons spécifier une action qui permet à l'utilisateur de créer un ou plusieurs MOO Java avec la définition étendue de modèle EJB 3.0 attachée.

Pour permettre la création de plusieurs MOO :

1. Double-cliquez sur une cellule de matrice de cadre d'architecture pour afficher sa feuille de propriétés, puis cliquez sur l'onglet Actions.
2. Cliquez sur l'outil Ajouter une ligne pour créer une nouvelle action, et double-cliquez sur celle-ci pour afficher sa feuille de propriétés.
3. Sur l'onglet Général, saisissez "Modèle objet détaillé " dans la zone Nom.
4. Cochez la case Multiple pour spécifier que plusieurs MOO peuvent être attachés à la cellule.

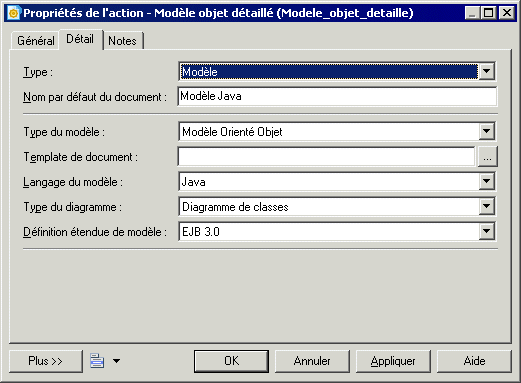

5. Cliquez sur l'onglet Détails, puis spécifiez les propriétés suivantes dans les zones (voir Onglet Détails de la feuille de propriétés d'une action de matrice de cadre d'architecture) :

   Propriété	Sélectionnez ou saisissez
   Type	Modèle
   Nom par défaut du document	Modèle Java
   Type du modèle	Modèle Orienté Objet
   Template de document	Laissez à blanc.
   Langage du modèle	Java
   Type du diagramme	Diagramme de classes
   Définition étendue de modèle	EJB3.0



6. Cliquez sur OK pour fermer les feuilles de propriétés d'action et de cellule et revenir à la matrice de cadre d'architecture.

   L'action est maintenant disponible pour les utilisateurs de la matrice de cadre d'architecture (voir Attachement d'un document à une cellule de matrice de cadre d'architecture).
