Exemple : Spécification d'une action Liste

L'action Liste permet à un utilisateur de matrice de cadre d'architecture (d'ajouter ou) de créer une ou plusieurs listes d'objets de modèle du type spécifié dans la cellule. La liste sera affichée dans l'Explorateur d'objets sous le noeud de modèle approprié et sous la forme d'une liste dans la cellule à laquelle il est attaché.

Dans l'exemple suivant, nous allons spécifier une action qui requiert que l'utilisateur crée au moins une liste de clusters de MPD.

Pour requérir la création d'au moins une liste de clusters de MPD dans un diagramme physique :

Double-cliquez sur une cellule de matrice de cadre d'architecture pour afficher sa feuille de propriétés, puis cliquez sur l'onglet Actions.

Cliquez sur l'outil Ajouter une ligne pour créer une nouvelle action, et double-cliquez sur celle-ci pour afficher sa feuille de propriétés.

Sur l'onglet Général, saisissez "Listes de clusters " dans la zone Nom.

Cochez la case Obligatoire pour spécifier qu'au moins une liste de clusters de MPD doit être attachée à la cellule.

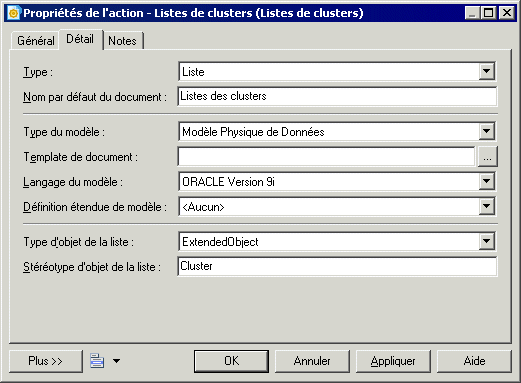

Cliquez sur l'onglet Détails, puis spécifiez les propriétés suivantes dans les zones (voir Onglet Détails de la feuille de propriétés d'une action de matrice de cadre d'architecture) :

Propriété	Sélectionnez ou saisissez
Type	Liste
Nom par défaut du document	Listes des clusters
Type du modèle	Modèle Physique de Donnée
Template de document	Laisser à blanc
Langage du modèle	ORACLE Version 9i
Définition étendue de modèle	<Aucune>
Type d'objet de la liste	ExtendedObject
Stéréotype d'objet de la liste	Cluster

Cliquez sur OK pour fermer les feuilles de propriétés d'action et de cellule et revenir à la matrice de cadre d'architecture.

L'action est maintenant disponible pour les utilisateurs de la matrice de cadre d'architecture (voir Attachement d'un document à une cellule de matrice de cadre d'architecture).
