Chapter 5 Projets et matrices de cadre d'architecture

Exemple : Spécification d'une action Génération

L'action Génération permet à un utilisateur de matrice de cadre d'architecture de générer un ou plusieurs modèles à partir d'un autre modèle. Le modèle généré sera affiché dans l'Explorateur d'objets sous le noeud projet et sous la forme d'un modèle dans la cellule à laquelle il est attaché.

Dans l'exemple suivant, nous allons spécifier une action qui permet à l'utilisateur de générer exactement un MPD 15.0.2 à partir d'un Modèle Logique de Données.

Pour activer la génération d'un MPD à partir d'un MLD :

1. Double-cliquez sur une cellule de matrice de cadre d'architecture pour afficher sa feuille de propriétés, puis cliquez sur l'onglet Actions.
2. Cliquez sur l'outil Ajouter une ligne pour créer une nouvelle action, et double-cliquez sur celle-ci pour afficher sa feuille de propriétés.
3. Sur l'onglet Général, saisissez "Générer depuis un modèle logique " dans la zone Nom.
4. Décochez la case Multiple pour spécifier qu'un seul MPD généré peut être attaché à la cellule.

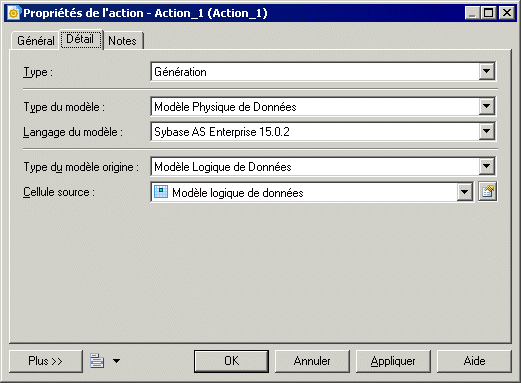

5. Cliquez sur l'onglet Détails, puis spécifiez les propriétés suivantes dans les zones (voir Onglet Détails de la feuille de propriétés d'une action de matrice de cadre d'architecture) :

   Propriété	Sélectionnez ou saisissez
   Type	Génération
   Type du modèle	Modèle Physique de Donnée
   Langage du modèle type	Sybase AS Enterprise 15.0.2
   Modèle source	Modèle Logique de Données
   Cellule source	Modèle logique de données



6. Cliquez sur OK pour fermer les feuilles de propriétés d'action et de cellule et revenir à la matrice de cadre d'architecture.

   L'action est maintenant disponible pour les utilisateurs de la matrice de cadre d'architecture (voir Attachement d'un document à une cellule de matrice de cadre d'architecture).
