Chapter 3 Premier pas avec le plugin PowerAMC pour Eclipse

Utilisation des feuilles de propriétés

Tous les objets de modèle créés dans PowerAMC sont dotés d'une feuille de propriétés.

Les feuilles de propriétés permettent d'affecter des propriétés extensives et sophistiquées aux objets. La plupart des objets PowerAMC sont dotés des propriétés suivantes, mais notez que de nombreuses autres propriétés ne sont disponibles que pour certains types d'objet particuliers :

• Nom : nom de l'objet, qui doit être clair et explicite, et permettre à des utilisateurs non spécialistes de connaître le rôle de l'objet
• Code : nom technique de l'objet, qui est utilisé pour la génération de code ou de scripts qui peut être abrégé et ne doit en général pas inclure d'espace
• Commentaire : description facultative de l'objet, qui peut être utilisée pour fournir des informations supplémentaires
• Notes : (sur l'onglet Notes) elles sont réparties dans les sous-onglets Description, qui fournit des informations détaillées sur l'objet, et Annotation, qui contient vos propres notes relatives à la mise en oeuvre de l'objet
• Règles : (sur l'onglet Règles) répertorie les règles que suit votre société. Il peut s'agir d'une disposition légale, d'une exigence formulée par un client ou d'un article de règlement interne
• Version : (sur l'onglet Version) fournit plus de détails sur le créateur de l'objet ainsi que sur ses dates de création et de dernière modification
• Dépendances (sur l'onglet Dépendances) répertorie tous les objets dépendant de l'objet courant
• Dépendances étendues (sur l'onglet Dépendances étendues) répertorie tous les objets qui collaborent avec l'objet courant

Affichage d'une feuille de propriétés

Pour afficher une feuille de propriétés :

1. Double-cliquez sur le symbole de l'objet dans le diagramme.

   ou

   Pointez sur le symbole de l'objet dans le diagramme, cliquez le bouton droit de la souris, puis sélectionnez Propriétés.

   ou

   Pointez sur le nom de l'objet dans l'Explorateur de modèles, cliquez le bouton droit de la souris, puis sélectionnez Propriétés.

   ou

   Double-cliquez sur n'importe quel libellé (nom, code, rôle ou cardinalité) d'un objet de liaison dans le diagramme.

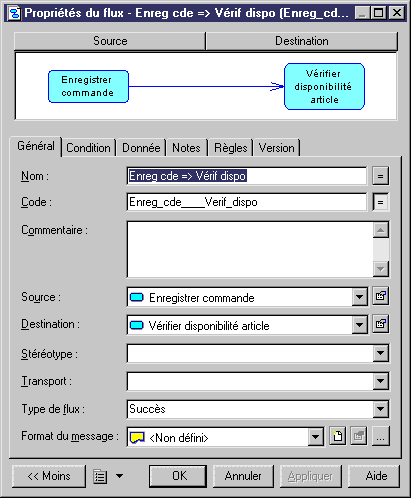

   La feuille de propriétés s'affiche avec l'onglet Général. Dans le cas d'un objet de liaison, une représentation graphique du lien avec sa source et sa destination est affichée dans la partie supérieure de la boîte de dialogue.


Spécification des propriétés d'objet

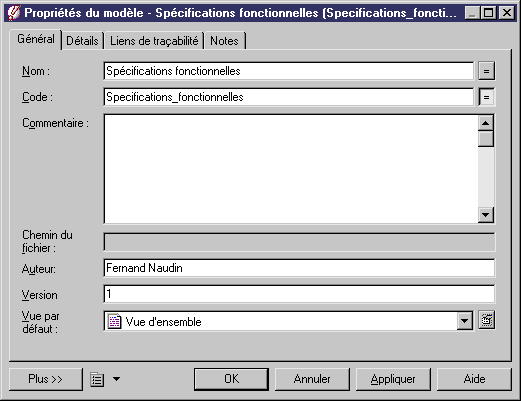

Les feuilles de propriétés se comportent comme des feuilles de propriétés standard, et vous permettent d'effectuer les tâches les plus courantes, telles que saisir et modifier du texte dans des zones, cocher des cases et sélectionner des valeurs dans des listes.

Une fois que vous avez défini ou modifié une ou plusieurs propriétés, vous pouvez cliquer sur Appliquer pour valider les modifications et continuer, ou sur OK pour valider les modifications et fermer la feuille de propriétés. Cliquez sur Annuler si vous souhaitez renoncer aux modifications effectuées.

Personnalisation d'une feuille de propriétés

Les feuilles de propriétés PowerAMC peuvent contenir une grand quantité d'informations de types différents, vous pouvez donc être amené à personnaliser leur affichage via le menu déroulant Personnaliser la feuille de propriétés situé dans l'angle inférieur gauche. Ce menu permet d'accéder aux commandes suivantes :

Toute modification survenue dans les options d'affichage des feuilles de propriétés est immédiatement appliquée à la feuille de propriétés courante et devient paramètre par défaut pour toute feuille de propriétés du même type que vous affichez ensuite.
