Chapter 3 Premier pas avec le plugin PowerAMC pour Eclipse

Utilisation des listes d'objets

Chaque objet créé dans votre modèle s'affiche dans la liste des objets de ce type, qui est disponible en sélectionnant Modèle→type_objet, ou en pointant sur votre modèle dans l'Explorateur de modèles, en cliquant le bouton droit de la souris et en sélectionnant Liste des→type_objet dans le menu contextuel.

Une liste d'objets affiche tous les objets d'un type particulier dans le package ou modèle courant, y compris ceux qui ne sont pas dotés d'un symbole dans le diagramme courant. Une liste d'objets permet de visualiser, comparer et éditer les propriétés de plusieurs objets. Vous pouvez également créer, modifier et supprimer des objets directement dans la liste. Vous avez en outre la possibilité de filtrer les objets dans la liste et de choisir les colonnes de propriétés qui doivent être affichées.

Affichage d'une boîte de dialogue de liste

Pour afficher une liste d'objets :

1. Sélectionnez Modèle→Elément .

   ou

   Pointez sur un modèle ou un package dans l'Explorateur de modèles, cliquez le bouton droit de la souris, puis sélectionnez Liste des→élément .

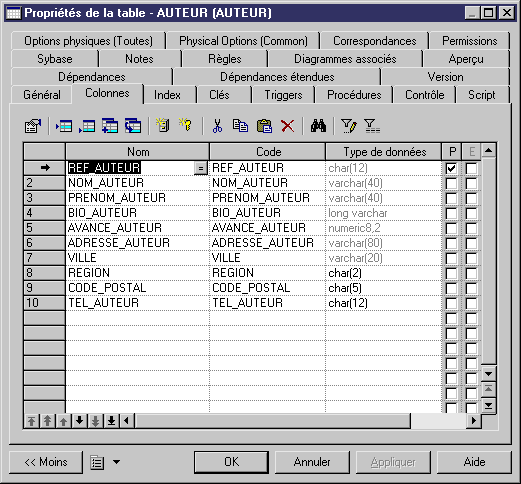

   La liste correspondante s'affiche :


Barre d'outils de la liste d'objets

Les outils suivants sont disponibles dans la barre d'outils de la liste :

Outil	Action
	Ouvre la feuille de propriétés de l'objet sélectionné
	Crée un nouvel objet
	Coupe l'objet sélectionné
	Copie l'objet sélectionné
	Colle l'objet copié
	Supprime l'objet sélectionné
	Recherche une ligne
	Recherche le symbole de l'objet sélectionné dans le diagramme
	Personnalise l'affichage des colonnes et/ou filtre leur contenu
	Active ou désactive un filtre
	Affiche les objets qui appartiennent à des sous-packages du présent modèle ou package
	Affiche les objets composites (pas disponible dans toutes les listes)
	Affiche les objets qui existent uniquement sous forme de raccourcis dans le modèle courant

Création d'un objet dans une liste

Pour créer un objet dans une liste :

1. Sélectionnez Modèle→type_objet (ou sélectionnez l'objet approprié dans la feuille de propriétés d'un objet) pour afficher la liste.
2. Cliquez sur l'outil Ajouter une ligne pour ajouter un nouvel objet par défaut à la fin de la liste.
3. Saisissez un nom pour l'objet (et, dans le cas des objets de liaison, sélectionnez un objet source et un objet de destination), puis cliquez sur Appliquer. Le nouvel objet sera transféré à l'emplacement approprié dans la liste en fonction de l'ordre alphabétique. Ajoutez des objets supplémentaires si nécessaire.
4. Cliquez sur OK pour fermer la liste et revenir au diagramme qui est alors centré sur le dernier objet ajouté.
