Chapter 3 Construction de diagrammes physiques


Création d'un type de données abstrait Object (ou SQLJ Object)

Lorsque vous sélectionnez le type OBJECT (ou SQLJ OBJECT) pour un type de données abstrait, la feuille de propriétés de ce type de données abstrait est enrichie des onglets Attributs et Procédures :

Vous pouvez ainsi spécifier .

Héritage de procédure

Un type de données abstrait Object ayant un supertype peut hériter de procédures non finales. Vous pouvez utiliser l'outil Hériter une procédure dans l'onglet Processus du type de données abstrait pour sélectionner une procédure non finale depuis un type de données abstrait parent. L'héritage s'applique uniquement aux procédures non finales.

Exemple

Par exemple, vous souhaitez créer un objet ADRESSE ayant comme attributs Rue, Ville et Code postal, et la procédure Emplacement.

Steps Pour créer un type de données abstrait OBJECT (ou SQLJ OBJECT) :

  1. Sélectionnez Modèle→Types de données abstraits pour afficher la boîte de dialogue Liste des types de données abstraits.
  2. Cliquez sur une ligne vide dans la liste.

    ou

    Cliquez sur l'outil Ajouter une ligne.

    Une flèche s'affiche au début de la ligne.
  3. Saisissez un nom et un code de type de données abstrait.
  4. Cliquez sur le bouton Appliquer pour valider la création du nouveau type de données abstrait.
  5. Cliquez sur l'outil Propriétés.

    ou

    Double-cliquez sur la flèche au début de la ligne.

    La feuille de propriétés du type de données abstrait s'affiche à l'onglet Général.
  6. Sélectionnez OBJECT (ou SQLJ OBJECT) dans la liste Type.

    Les onglets Attributs et Procédures apparaissent dans la feuille de propriétés du type de données abstrait.
  7. Cliquez sur l'onglet Attributs.
  8. Cliquez sur une ligne vide dans la liste.
  9. Saisissez un nom et un code pour l'attribut.
  10. Sélectionnez une classe de type de données abstrait dans la zone Type de données.

    Note   Affichage de la colonne appropriée
    Si la colonne recherchée n'est pas affichée, faites-la apparaître à l'aide de l'outil Personnaliser les colonnes et filtrer. Pour plus d'informations, reportez-vous au Guide des fonctionnalités générales .

  11. Répétez les étapes 8 à 10 pour chaque attribut d'objet à définir pour le type de données abstrait.


    Pour chaque attribut, vous pouvez cocher la case située dans la colonne O (Obligatoire).
  12. Cliquez sur OK dans les boîtes de dialogue successives.

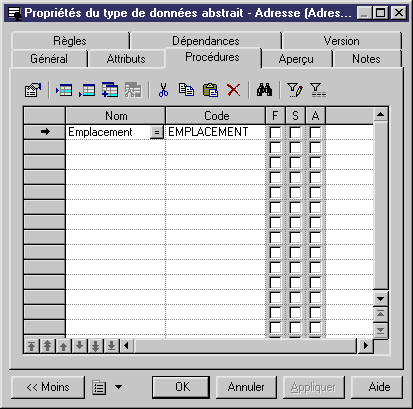

  13. Cliquez sur l'onglet Procédures pour afficher.
  14. Cliquez sur une ligne vide dans la liste.
  15. Saisissez un nom et un code de procédure.


    Pour chaque procédure, vous pouvez cocher la case des colonnes Final (F), Statique (S) et Abstrait (A).
  16. Cliquez sur OK dans les boîtes de dialogue successives.
