Chapter 3 Construction de diagrammes physiques

Création d'un type de données abstrait

Vous pouvez créer un type de données abstrait depuis la boîte de dialogue Liste des types de données abstraits. Si le SGBD courant ne prend pas en charge les types de données abstraits, la commande correspondante ne s'affiche pas.

Lorsque vous créez un type de données abstrait, il devient disponible pour être utilisé comme type de données pour une colonne ou un domaine dans le diagramme physique.

Note   Liaison de classes Java
Vous ne pouvez pas créer de classes Java dans le MPD. Vous devez spécifier un type de données abstrait comme étant du type JAVA, puis le lier à une classe Java existante contenue dans un MOO.

Steps Pour créer un type de données abstrait :

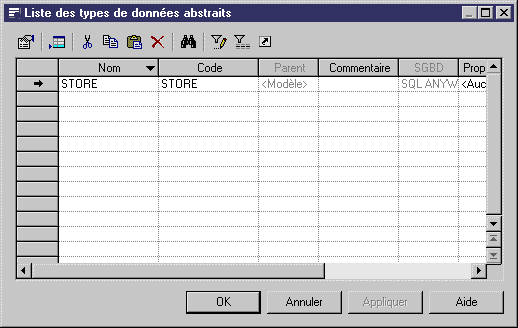

  1. Sélectionnez Modèle→Types de données abstraits pour afficher la boîte de dialogue Liste des types de données abstraits.
  2. Cliquez sur une nouvelle ligne dans la liste

    ou

    Cliquez sur l'outil Ajouter une ligne.

    Une flèche s'affiche au début de la ligne.
  3. Saisissez un nom et un code de type de données abstrait.
  4. Cliquez sur Appliquer pour valider la création du nouveau type de données abstrait.
  5. Cliquez sur l'outil Propriétés.

    ou

    Double-cliquez sur la flèche au début de la ligne.

    La feuille de propriétés du type de données s'affiche à l'onglet Général.
  6. Sélectionnez un type de données abstrait dans la liste Type.

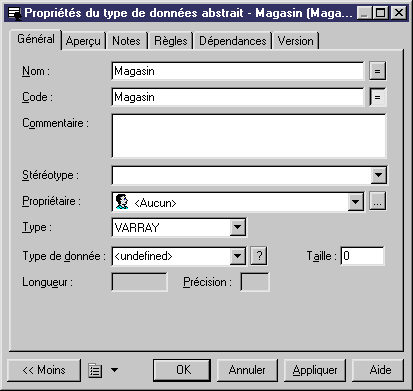

    Selon le type de type de données abstrait que vous sélectionnez, d'autres zones de propriété peuvent s'afficher dans la feuille de propriétés. Par exemple, la feuille de propriétés d'un type de données VARRAY dans Oracle 8 contient les propriétés Type de données, Taille, Longueur et Précision.

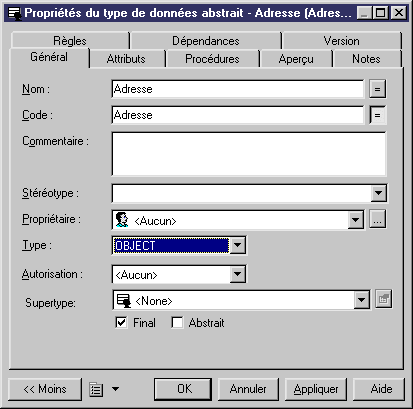

    De même, dans Oracle 8 et version supérieure, la feuille de propriétés d'un type de données abstrait OBJECT contient les propriétés Autorisation, Supertype, Final et Abstrait.
  7. Saisissez ou sélectionnez les propriétés de types de données abstrait.
  8. Cliquez sur OK.

Pour plus d'informations sur le type de données abstrait OBJECT, reportez-vous à la section "Création d'un type de données abstrait Object (ou SQLJ Object)".
