Chapter 3 Construction de diagrammes physiques

Liaison d'un type de données abstrait à une classe Java

Vous pouvez choisir de lier un type de données abstrait de type JAVA à une classe Java contenue dans un MOO ouvert dans l'espace de travail.

Lorsque vous liez un type de données abstrait à une classe Java, vous créez un raccourci qui permet d'accéder aux propriétés de cette classe Java.

Pour lier un type de données abstrait à une classe Java :

1. Sélectionnez Modèle→Types de données abstraits pour afficher la boîte de dialogue Liste des types de données abstrait.
2. Cliquez sur la ligne d'un type de données abstrait JAVA dans la liste.

   Une flèche s'affiche au début de la ligne.
3. Cliquez sur l'outil Propriétés.

   ou

   Double-cliquez sur la flèche au début de la ligne.

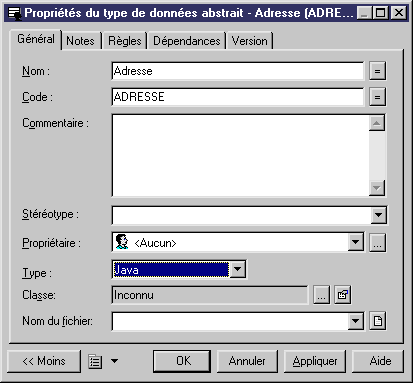

   La feuille de propriétés du type de données abstrait s'affiche.

4. Cliquez sur le bouton Points de suspension situé en regard de la zone Classe.

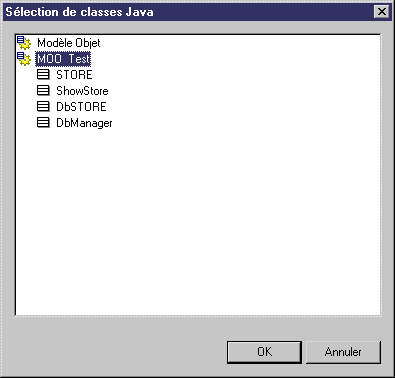

   Une boîte de dialogue de sélection de classes Java s'affiche. Elle contient la liste de toutes les classes Java disponibles dans les MOO ouverts dans l'espace de travail.

5. Sélectionnez une classe Java.
6. Cliquez sur OK.

   Vous revenez à la feuille de propriétés de la classe Java. Le nom de la classe s'affiche dans la zone Classe. Le type de données abstrait est maintenant lié à cette classe Java.
7. Cliquez sur le bouton Propriétés à l'extrémité de la zone Classe.

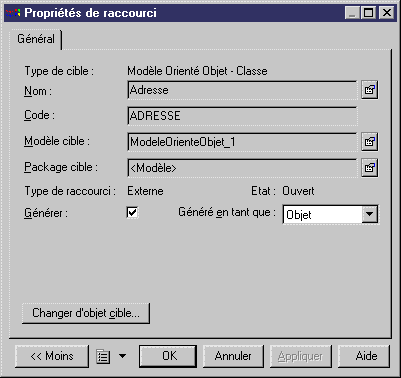

   La feuille de propriétés de raccourci de la classe Java s'affiche.

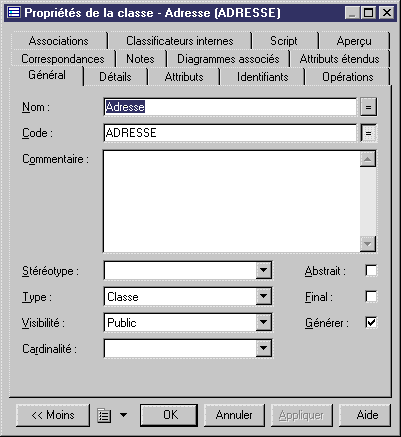

8. Cliquez sur le bouton Propriétés en regard de la zone Objet cible pour afficher la feuille de propriétés de la classe cible.

9. Cliquez sur OK.

   Vous revenez à la feuille de propriétés de raccourci.
10. Cliquez sur Fermer.
11. Cliquez sur OK dans les boîtes de dialogue successives.
