Chapter 2 Notions de base relatives à la modélisation de processus métiers
Un diagramme de hiérarchie de processus (ou Functional Decomposition Diagram—FDD, diagramme de décomposition fonctionnelle) est un diagramme facultatif qui permet d'identifier les fonctions de haut niveau d'un système de façon structurée.

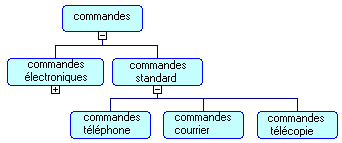

Dans l'exemple suivant, le processus racine Commandes est décomposé en deux sous-processus nommés commandes électroniques et commandes standard, eux-mêmes décomposés à leur tour. Chacun de ces processus peut être analysé dans son propre diagramme de processus métiers.
Pour plus d'informations sur la diagramme de hiérarchie de processus, voir le chapitre Construction de diagrammes de hiérarchie de processus.
