Chapter 2 Notions de base relatives à la modélisation de processus métiers
Le MPM PowerAMC fournit en charge les diagrammes suivants :
| Diagramme | Icône | Description |
|---|---|---|
| Diagramme de hiérarchie de processus |
|
Diagramme de haut niveau, qui analyse vos fonctionnalités métiers sous la forme d'une hiérarchie de processus (voir Diagramme de hiérarchie de processus. |
| Diagramme de processus métiers |
|
Analyse le flux de contrôle d'un processus à n'importe quel niveau de la hiérarchie de processus (voir Diagramme de processus métiers. |
| Diagramme de services de processus |
|
Affiche vos fournisseurs de services et les dépendances qui peuvent exister entre eux (voir Diagramme de services de processus). |

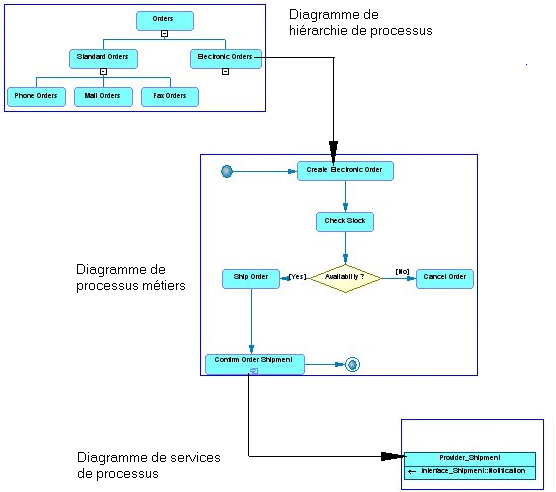

L'illustration ci-dessous montre comment les diagrammes de MPM peuvent interagir au sein de votre modèle. Le diagramme de hiérarchie de processus affiche les processus de votre système sous la forme d'une hiérarchie. Chacun de ces processus peut être analysé dans son propre diagramme de processus métiers. Les fournisseurs de services (souvent des services Web) utilisés pour mettre en oeuvre les sous-processus peuvent être affichés dans un diagramme de services de processus :
