Chapter 4 Utilisation de l'Editeur de correspondances pour les réplications

Notions de base relatives à la boîte de dialogue ECPR

L'Editeur de correspondances de processus de réplication (ECPR) facilite la réplication des objets depuis une base de données relationnelles vers l'autre. Il affiche uniquement les objets source et cible en permettant à ceux qui ne sont pas familiers avec les systèmes de réplication d'en créer sans avoir à gérer la complexité inhérente à la définition des publications et inscriptions.

L'ECPR est disponible en utilisant la commande Editeur de correspondances dans le menu contextuel d'un processus de réplication et ce, quel que soit le type de processus de réplication.

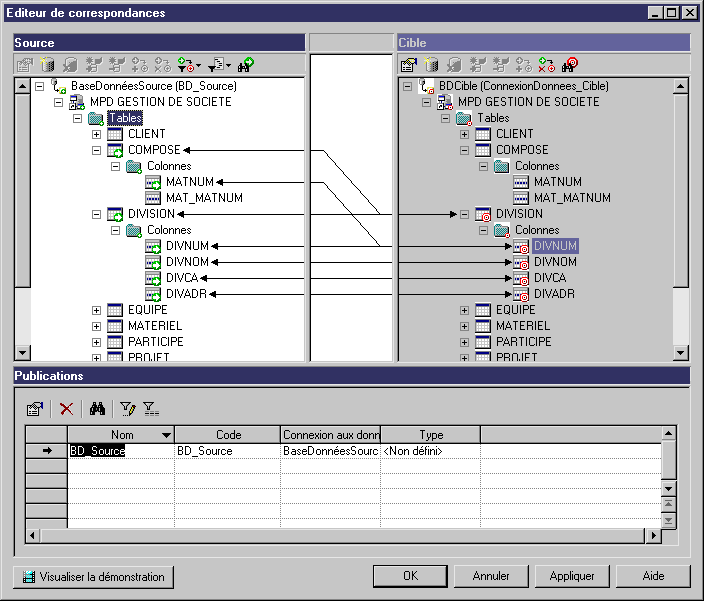

La boîte de dialogue ECPR est divisée en trois parties :

Le volet Source (arrière-plan blanc)
Le volet Cible (arrière-plan gris)
Le volet de propriétés. Selon l'objet sélectionné dans le volet Source, ce volet peut contenir une liste de correspondances de publication, une liste de correspondances d'articles ou une liste de correspondances de procédures.

Vous créez une correspondance de l'une des façons suivantes :

Par glisser-déposer.
En utilisant l'outil Créer une correspondance entre les objets source et cible sélectionnés.

Pour plus d'informations sur la création d'une correspondance, reportez-vous à la section Gestion des correspondances dans l'ECPR.

Si le processus de réplication est doté de connexions aux données associées ces dernières sont affichées dans le volet approprié (Source et/ou Cible) selon leur type d'accès. Si des correspondances (couple publication — inscription) sont détectées, elles s'affichent dans le volet de propriétés sous la forme de publications, d'articles ou de procédures. Vous pouvez ajouter des connexions aux données supplémentaires.

Pour plus d'informations sur le type d'accès une connexion aux données, reportez-vous à la section Création d'une connexion aux données dans l'ECPR.

Groupe de connexion aux données
Si le processus de réplication a des groupes de connexion aux données associés (ou une connexion logique dans RepServer), ceux-ci sont également disponibles dans l'Editeur de correspondances de processus de réplication (ECPR). Toutefois, vous ne pouvez pas créer de groupes de connexion supplémentaires depuis l'ECPR. Pour plus d'informations sur les groupes de connexions, reportez-vous à la section "Définition d'un groupe de connexions aux données" dans le chapitre "Construction de diagrammes de fluidité de l'Information".

Si le processus de réplication est isolé l'ECPR que vous affichez est vide. Vous devez créer des connexion aux données source et cible afin de répliquer des données en définissant des correspondances entre les objets source et cible.

Lorsqu'une correspondance est définie, elle est matérialisée par un lien non éditable doté d'une flèche qui joint les icônes des objets mis en correspondance, ce qui vous permet d'avoir une représentation graphique globale. Lorsque vous cliquez sur un lien dans la section située entre le volet Source et le volet Cible, les objets source et cible de la correspondance sont affichés en surbrillance et la publication ou l'article associé est affiché dans le volet de propriétés.

En outre, un symbole de petite taille est placé dans l'angle inférieur droit de l'icône des objets source et cible de la correspondance ainsi que sur l'icône de leur hiérarchie parent respective pour faciliter la lisibilité :

Volet	Icône d'objet mis en correspondance	Icône de hiérarchie parent
Source (vert)
Cible (rouge)

Lorsque vous définissez une correspondance pour un parent (par exemple, une table) une correspondance est automatiquement définie pour ses objets enfant (les colonnes de la table, dans ce cas) :

Cette correspondance est également affichée dans l'onglet Dépendances de la feuille de propriétés des objets source et cible.
