Chapter 4 Utilisation de l'Editeur de correspondances pour les réplications

Utilisation de l'Editeur de correspondances dans un MFI

Vous pouvez utiliser l'Editeur de correspondances pour 2 objectifs différents dans un MFI :

Pour créer et visualiser des réplications.
Pour établir une correspondance entre des objets appartenant à des modèles hétérogènes et configurer une structure pour les déplacements et transformations de données.

Editeur de correspondances pour les réplications

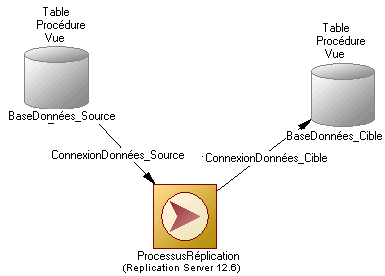

Une réplication de données simple peut être modélisée comme suit :

Les données contenues dans une base de données source sont transférées dans le processus de réplication via une connexion aux données source et publiées (publication). Les données publiées peuvent être inscrites (inscription) par une base de données cible en utilisant une connexion aux données cible.

L'Editeur de correspondances accessible à partir du menu contextuel d'un processus de réplication (que nous appellerons Editeur de correspondances de processus de réplication (ECPR)) permet de visualiser et de créer le couple publication — inscription en utilisant des correspondances. Une correspondance peut être une publication, un article et une colonne d'article ou une procédure selon les données source que vous souhaitez répliquer.

La correspondance est matérialisée par un lien graphique qui relie la source et la cible.

Editeur de correspondances traditionnel

Le Modèle de Fluidité de l'Information (MFI) fournit une vue graphique dans votre diagramme des différentes bases de données (MPD) et formats, tels que les documents XML (MSX) et les application de données (MOO) avec les différentes transformations qui s'opèrent entre ces éléments. Vous pouvez facilement visualiser ou définir plus en détails la correspondance entre les différents éléments en pointant sur le lien d'accès aux données qui les relie, en cliquant le bouton droit de la souris et en ouvrant l'Editeur de correspondances traditionnel qui est totalement différent de l'Editeur de correspondances de processus de réplication :

Pour plus d'informations, reportez-vous à la section "Définition d'un lien d'accès aux données" dans le chapitre "Construction de diagrammes de fluidité de l'Information".
