Chapter 2 Notions de base relatives à la modélisation d'architecture d'entreprise

Création d'un Modèle d'Architecture d'Entreprise

Vous pouvez créer un nouveau MAE de toutes pièces, ou bien importer un fichier Visio.

Pour créer un nouveau MAE :

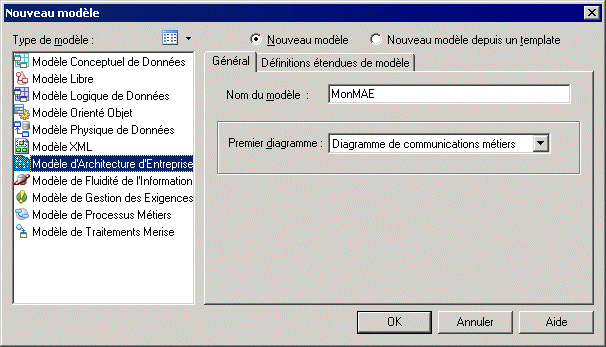

1. Sélectionnez Fichier→Nouveau pour afficher la boîte de dialogue Nouveau.

2. Sélectionnez Modèle d'Architecture d'Entreprise dans la liste des types de modèles.
3. Sélectionnez l'une des options suivantes :


   • Nouveau modèle – Crée un nouveau modèle standard.
   • Nouveau modèle depuis un template – Crée un modèle à partir d'un template de modèle. Un template de modèle est un jeu d'options de modèle, de préférences d'affichage, d'extensions ou d'objets enregistrés dans un modèle situé dans le dossier de templates. Vous utilisez des templates de modèle lorsque vous souhaitez réutiliser des préférences d'affichage et options de modèle dans plusieurs modèles distincts.

     Pour plus d'informations sur les templates de modèle, voir "Templates de modèle" dans le chapitre Modèles du Guide des fonctionnalités générales .
4. Saisissez un nom et un code pour le modèle. Le code du modèle, qui peut être utilisé pour la génération de script ou de code, est dérivé de son nom en fonction des conventions de dénomination de modèle.
5. Sélectionnez le type de diagramme dans la liste Premier diagramme. Le premier type de diagramme sélectionné reste mémorisé : la prochaine fois que vous créez un nouveau modèle, c'est ce type de diagramme qui sera proposé par défaut dans la liste Premier diagramme.

   Vous pouvez créer autant de diagrammes que vous le souhaitez dans le même MAE. Ils sont triés par ordre alphabétique dans l'Explorateur d'objets, à l'exception du diagramme par défaut qui est toujours le premier dans la liste.
6. [facultatif] Si vous souhaitez associer une ou plusieurs définitions étendues de modèle pour compléter les objets de MAE, cliquez sur l'onglet Définitions étendues de modèle, puis sélectionnez les définitions étendues appropriées.

   Pour plus d'informations sur l'association de définitions étendues de modèle à un modèle, voir "Définitions étendues de modèle" dans le chapitre Fichiers de ressources et métamodèle public de PowerAMC du manuel Personnalisation et extension de PowerAMC .
7. Cliquez sur OK pour créer le nouveau MAE dans l'espace de travail courant.
