Chapter 3 Construction de diagrammes conceptuels et logiques de données
Un Modèle Logique de Données (MLD) permet de valider les relations identifiées dans votre MCD. Les objets sont similaires à ceux présents dans le MCD, mais les identifiants primaires migrent via des relations un-plusieurs pour devenir des identifiants étrangers, et les relations plusieurs-plusieurs, qui ne sont pas possibles dans le MLD, sont remplacées par des entités intermédiaires.

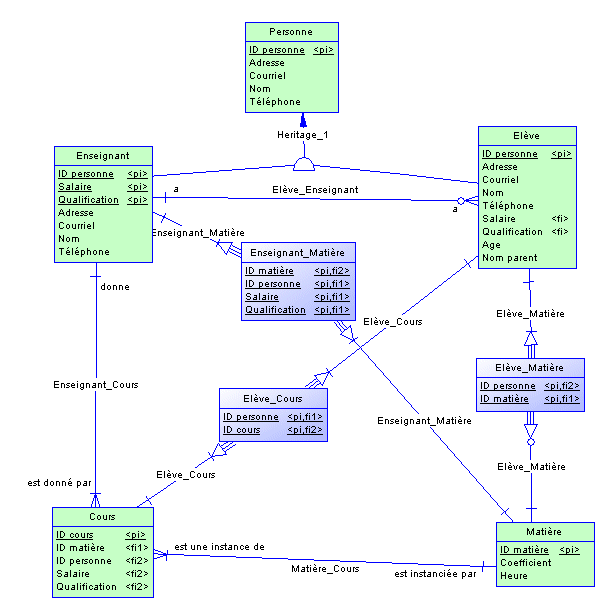

Le diagramme logique suivant est le diagramme logique représente le même système que celui de notre exemple de MCD (voir Notions de base relatives au diagramme conceptuel).
Les identifiants primaires ont migré via des relations un-plusieurs afin de devenir des identifiants étrangers et les relations plusieurs-plusieurs sont remplacées par une entité intermédiaire liée par des relations un-plusieurs aux extrémités.
