Chapter 3 Construction de diagrammes conceptuels et logiques de données

Ouverture d'un autre modèle dans un modèle de données

Vous pouvez récupérer les informations d'un modèle de flux version 6 dans un modèle de données en ouvrant un fichier MDF (Modèle de Flux) dans un MCD.

Vous pouvez importer les informations relatives à la modélisation des traitements dans un modèle de données. Vous pouvez ainsi récupérer des objets du MCT (Modèle Conceptuel de Traitements) dans un MCD ou les objets du MOT (Modèle Organisationnel de Traitements) dans un MPD.

Importation d'un MDF dans un MCD

Le processus d'importation convertit les objets de MDF en objets de MCD comme suit :

Objet dans un MDF Objet importé dans un MCD
Règle de gestion Règle de gestion
Domaine Domaine
Réservoir Entité
Information Information

Vous pouvez récupérer des processus d'un MDF dans un MPM (voir le manuel Modélisation des processus métiers ).

Importation d'un MCT dans un MCD

Le processus d'importation convertit les objets de MCT en objets de MCD comme suit :

Objet d'un MCT Objet importé dans un MCD
Règle de gestion* Règle de gestion
Entité Entité
Association Association

* Dans le MCT, les règles de gestion sont dépourvues de type. Une fois importées dans le MCD, les règles de gestion portent par défaut le type Définition.

Lorsque vous ouvrez un MCT, vous pouvez choisir entre l'ouvrir dans un MPM et l'ouvrir dans un MCD.

Pour plus d'informations sur l'ouverture d'un MCT dans un MPM, reportez-vous à la section Ouverture d'un MCT dans un MPM dans le chapitre Gestion des Modèles de Processus Métiers du manuel Modélisation des processus métiers.

Importation d'un MOT dans un MPD

Le processus d'importation convertit les objets de MOT en objets de MPD comme suit :

Objet d'un MOT Objet importé dans un MPD
Règle de gestion* Règle de gestion
Table Table

* Dans le MOT, les règles de gestion sont dépourvues de type. Une fois importées dans le MPD, les règles de gestion portent par défaut le type Définition.

Steps Pour ouvrir un autre modèle dans un modèle de données :

  1. Sélectionnez Fichier→Ouvrir pour afficher la boîte de dialogue d'ouverture de fichiers, et sélectionnez le fichier à ouvrir.
  2. Sélectionnez le répertoire contenant le fichier à ouvrir.
  3. Sélectionnez Modèle de Flux (*.MDF), Modèle Conceptuel de Traitements (*.MCT) ou Modèle Organisationnel de Traitements (*.MOT) dans la liste Type des fichiers pour n'afficher que les fichiers du type approprié.
  4. Sélectionnez un fichier, puis cliquez sur Ouvrir.

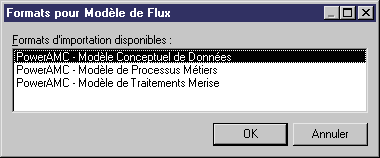

    Une boîte de dialogue s'affiche pour vous permettre de choisir le format d'importation à utiliser.
  5. Sélectionnez une option, puis cliquez sur OK.

    Les objets récupérés sont importés dans le modèle de données et s'affichent dans le diagramme par défaut.
