Chapter 6 Gestion des Modèles de Traitements Merise

Modification d'un diagramme organisationnel existant à partir d'un diagramme conceptuel

Il existe deux façons de modifier un diagramme organisationnel existant, selon que vous activez ou non l'option Ajouter uniquement les nouveaux objets :

Ajouter uniquement les nouveaux objets
Résultat
Sélectionné Vous pouvez manuellement comparer et fusionner le diagramme existant (côté droit) et le diagramme créé (côté gauche)
Non sélectionné Le diagramme existant est automatiquement remplacé par le diagramme créé

Vous ne pouvez modifier un diagramme organisationnel qu'à partir du diagramme conceptuel actif.

Steps Pour mettre à jour un diagramme organisationnel existant à partir d'un diagramme conceptuel :

  1. Ouvrez un diagramme conceptuel.
  2. Sélectionnez Outils→Créer/Modifier un diagramme organisationnel pour afficher la boîte de dialogue Création/Modification d'un diagramme organisationnel.
  3. Sélectionnez le bouton radio Modifier un diagramme organisationnel existant.

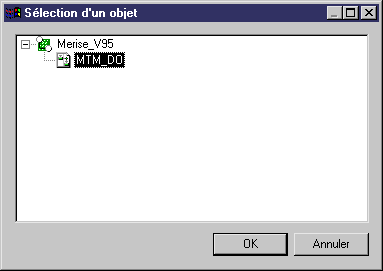

  4. Cliquez sur l'outil situé en regard de la zone Diagramme et sélectionnez un diagramme existant dans la boîte de dialogue Sélection d'un objet.


    Note   Ajouter uniquement les nouveaux objets
    Si vous souhaitez conserver les objets existants dans le diagramme existant, vous devez cocher la case Ajouter uniquement les nouveaux objets. Si vous décochez cette case, tous les objets existant dans le diagramme cible sont supprimés du diagramme pour être remplacés par les objets créés depuis le diagramme conceptuel.

  5. Cliquez sur l'onglet Sélection, puiscochez ou décochez la case correspondant à chaque objet dans les différentes sous-onglets selon que vous souhaitez ou non le créer.
  6. Cliquez sur OK.

    Si vous avez sélectionné l'option Ajouter les nouveaux objets uniquement, la fenêtre Fusion de modèles s'affiche.

    Si vous avez désélectionné l'option Ajouter les nouveaux objets uniquement, le diagramme organisationnel modifié s'affiche dans la fenêtre de diagramme.

    Note   Fusion de modèles
    La boîte de dialogue Fusion de modèles fait apparaître le diagramme organisationnel que vous venez de créer dans le volet de gauche, et le diagramme organisationnel existant dans le volet droit. Vous pouvez cocher ou décocher dans le volet droit les cases correspondant aux objets selon que vous souhaitez les inclure ou non dans le modèle à fusionner.



    Pour plus d'informations sur la fusion des modèles, reportez-vous à la section Fusion de modèles dans le chapitre Comparaison et fusion de modèles du Guide des fonctionnalités générales .
