Chapter 6 Gestion des Modèles de Traitements Merise

Création d'un nouveau diagramme organisationnel à partir d'un diagramme conceptuel

Vous pouvez créer un nouveau diagramme organisationnel à partir d'un diagramme conceptuel ou d'un package de ce diagramme. PowerAMC crée un nouveau diagramme organisationnel contenant tous les objets que vous avez sélectionnés pour la création. Le nom du diagramme organisationnel créé s'affiche dans l'Explorateur d'objets et le diagramme correspondant s'affiche dans la fenêtre de diagramme.

Vous ne pouvez créer un diagramme organisationnel qu'à partir du diagramme conceptuel actif.

Pour créer un nouveau diagramme organisationnel à partir d'un diagramme conceptuel :

1. Ouvrez un diagramme conceptuel.

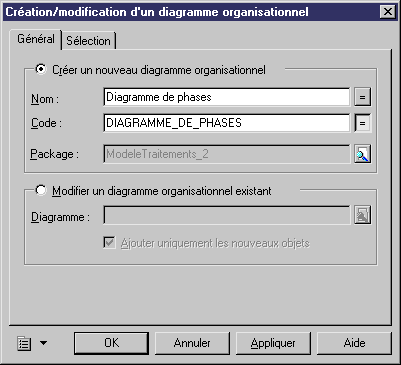

2. Sélectionnez Outils→Créer/Modifier un diagramme organisationnel pour afficher la boîte de dialogue Création/Modification d'un diagramme organisationnel.
3. Sélectionnez le bouton radio Créer un nouveau diagramme organisationnel.
4. Saisissez un nom et un code pour le nouveau diagramme, faute de quoi le nouveau diagramme portera le même nom et le même code que le diagramme conceptuel.

5. <Facultatif> Cliquez sur l'outil en regard de la zone Package pour sélectionner le package du nouveau diagramme.
6. Cliquez sur l'onglet Sélection, puis cochez ou décochez la case correspondant à chaque objet dans les différents sous-onglets selon que vous souhaitez ou non le créer.
7. Cliquez sur OK.

   Le nouveau diagramme organisationnel s'affiche dans la fenêtre de diagramme.
