Chapter 6 Gestion des Modèles de Traitements Merise

Affichage d'une matrice CLMS des données dans un MTM

Vous pouvez afficher une matrice CLMS des données depuis le diagramme conceptuel ou le diagramme organisationnel.

La matrice CLMS des données affiche les liens avec les données de toutes les opérations ou phases du package courant, par ordre alphabétique. Vous pouvez néanmoins afficher les liens entre objets situés dans d'autres packages. Pour ce faire, cliquer sur l'outil Inclure les sous-objets dans la boîte de dialogue Ajout d'objets depuis la matrice. Vous avez également la possibilité de masquer les lignes et les colonnes correspondant aux objets qui ne sont pas liés.

Pour plus d'informations sur l'affichage des liens entre objets situés dans d'autres packages, reportez-vous à la section Modification des valeurs CLMS dans la matrice CLMS des données.

Pour plus d'informations sur le masquage des lignes et colonnes dans une matrice CLMS des données, reportez-vous à la section Masquage des lignes et des colonnes dans la matrice CLMS des données.

Eléments nécessaires

Pour afficher une matrice CLMS des données, le package ou sous-package courant doit contenir au moins une opération ou phase. Dans le cas contraire la commande Matrice CLMS des données est grisée.

Pour afficher les valeurs CLMS dans la matrice, vous devez avoir préalablement affecté des données à une opération ou à une phase à partir de l'onglet Données de leur feuille de propriétés respective.

Pour plus d'informations sur les valeurs CLMS définies dans la feuille de propriétés d'une opération ou d'une phase, reportez aux sections Affectation d'une donnée à une phase dans le chapitre Construction d'un diagramme organisationnel et Affectation d'une donnée à une opération dans le chapitre Construction d'un diagramme conceptuel.

Pour afficher une matrice CLMS des données dans le MTM :

1. Sélectionnez Outils→Matrice CLMS des données depuis le diagramme conceptuel ou organisationnel.

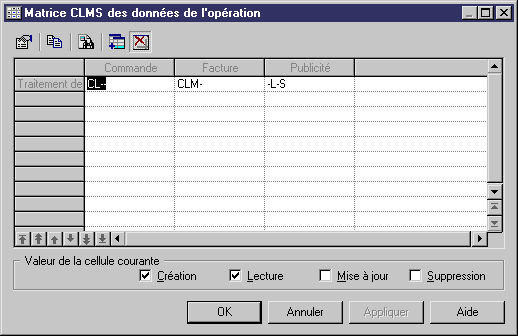

   La matrice CLMS des données s'affiche. Elle montre les liens qui existent entre les opérations ou phases et les données. Elle permet de modifier les valeurs CLMS. Les cellules vides correspondent aux objets qui ne sont pas liés entre eux. Les cases à cocher correspondant à des cellules vides sont grisées dans la zone de groupe Valeur de la cellule courante située dans la partie inférieure de la boîte de dialogue Matrice CLMS des données.


   Pour plus d'informations sur la modification de valeurs CLMS, reportez-vous à la section Modification des valeurs CLMS dans la matrice CLMS des données.


      Déplacement entre les cellules
   Vous pouvez passer d'une cellule à une autre en utilisant les touches de direction de votre clavier.
