Affichage d'un jeu de sous-objets associés au sein du symbole d'un objet parent

Chapter 14 Manipulations graphiques

Affichage d'un jeu de sous-objets associés au sein du symbole d'un objet parent

Un sous-objet est un objet associé à un objet parent. Un sous-objet n'a pas de symbole dans le diagramme, mais peut s'afficher dans le symbole de son objet parent. Dans l'exemple suivant, les colonnes Type de poste et Nombre de membres n'ont pas objet dans le diagramme, mais sont affichées dans le symbole de la table Equipe de nuit :

Vous définissez un sous-objet à partir de la feuille de propriétés de son objet parent. Tous les sous-objets ainsi créés s'affichent par défaut dans le symbole de l'objet parent en fonction des préférences d'affichage, qui incluent notamment la police de caractères.

Pour plus d'informations sur la définition d'une police par défaut, reportez-vous à la section Modification des préférences d'affichage globales.

Vous pouvez décider de faire disparaître les sous-objets du symbole en décochant la case correspondante dans les préférences d'affichage relatives à leur objet parent.

Pour plus d'informations sur la définition des préférences d'affichage relatives à un objet, reportez-vous au guide utilisateur du module approprié de PowerAMC.

Onglet Sous-objets

Vous pouvez toutefois décider de n'afficher qu'un jeu de sous-objets particuliers en utilisant l'onglet Sous-objets de la boîte de dialogue Format du symbole. Cet onglet permet également de définir une police particulière pour chaque sous-objet.

Pour accéder à cet onglet, vous pouvez utiliser le menu contextuel du symbole ou le menu Symbole.

Cet onglet n'est pas disponible dans la boîte de dialogue Format de symbole que vous affichez à partir de la boîte de dialogue de préférences d'affichage. Il n'est pas non plus disponible dans la boîte de dialogue Format de symbole que vous affichez à partir du symbole personnalisé dans l'éditeur de profil, ni quand vous avez sélectionné plusieurs symboles.

En outre, cet onglet n'est pas disponible si l'option Commentaire est cochée dans les préférences d'affichage relatives à l'objet, car c'est alors le commentaire qui est affiché en lieu et place des éventuels sous-objets. Reportez-vous à la section Commentaire d'objet dans le chapitre Gestion des objets.

L'onglet Sous-objets contient un sous-onglet pour chaque type de sous-objet sélectionné dans les préférences d'affichage. Le contenu de chaque sous-onglet reflète celui de l'onglet correspondant dans la feuille de propriétés parent. Par défaut, la case A (Affiché) est cochée pour tous les sous-objets et la colonne Police spécifique est vide car tous les sous-objets ont la même police.

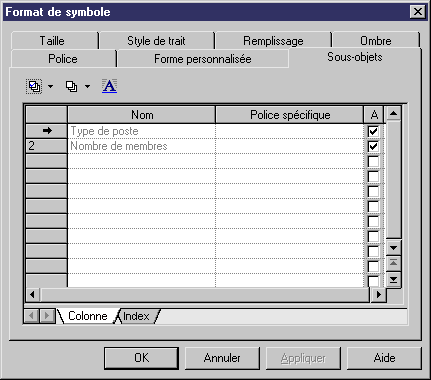

L'exemple suivant montre l'onglet Sous-objet de la boîte de dialogue Format de symbole de la table Equipe de nuit pour laquelle les préférences d'affichage Colonnes et Index ont été sélectionnées.

Vous pouvez utiliser les outils suivants pour gérer l'affichage des sous-objets dans le symbole :

Outil	Description
	Sélectionner tout - Coche la case A (affiché) pour tous les sous-objets dans la page active ou dans toutes les pages simultanément.
	Désélectionner tout - Décoche la case A (affiché) pour tous les sous-objets dans la page active ou dans toutes les pages simultanément.
	Sélectionner une police - Affiche la boîte de dialogue Police qui vous permet de définir une police particulière pour le sous-objet sélectionné.

Pour chaque sous-objet d'un sous-onglet, vous pouvez décider :

De l'afficher ou non dans le symbole de l'objet parent.
De lui appliquer une police spécifique affichée dans le symbole de l'objet parent.

Pour sélectionner un sous-objet à afficher dans le symbole parent :

Pointez sur un symbole dans le diagramme, cliquez le bouton droit de la souris, puis sélectionnez Format des sous-objets.

Sélectionnez un sous-objet dans la liste, puis cochez la case A correspondante.

Le sous-objet sélectionné s'affiche dans le symbole de l'objet parent lorsque vous cliquez sur Appliquer.

Lorsqu'une partie seulement des sous-objets contenus dans un sous-onglet est sélectionnée pour l'affichage, des points de suspension s'affichent dans le symbole de l'objet parent pour indiquer que d'autres sous-objets sont disponibles.

Pour définir une police spécifique à un sous-objet :

Pointez sur un symbole dans le diagramme, cliquez le bouton droit de la souris, puis sélectionnez Format des sous-objets.

Sélectionnez un sous-objet dans la liste, puis cliquez l'outil Sélectionner une police pour afficher la boîte de dialogue Police et définir une police.

Cliquez sur OK pour fermer la boîte de dialogue Police.

Les paramètres de police sont affichés dans la colonne Police spécifique en regard du sous-objet correspondant. Si la case A est cochée pour le sous-objet, les paramètres de police sont appliqués dans le diagramme lorsque vous cliquez sur Appliquer.

Vous pouvez également afficher une boîte de dialogue Police en cliquant sur le bouton Points de suspension dans la colonne Police spécifique en regard du sous-objet sélectionné ou bien spécifier directement une police dans cette colonne. Si vous spécifiez des paramètres de police incorrects, ces derniers sont remplacés par la police par défaut définie dans les préférences d'affichage.

Vous pouvez également sélectionner plusieurs sous-objets dans la liste pour spécifier une police commune.

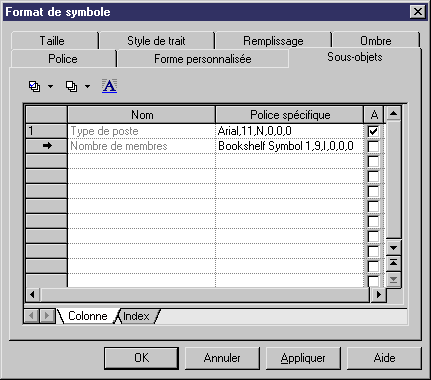

Dans l'exemple suivant, les deux colonnes sont dotées d'une police particulière, mais seule Type de poste sera affichée dans le symbole parent :

Dans le symbole parent Equipe de nuit , seule la colonne Type de poste s'affiche, et les points de suspension indiquent que d'autres données peuvent être affichées :

Options Tous et Limite dans les préférences d'affichage

Dans le cas d'objets dont les préférences d'affichage comportent les options "Tous/Toutes" et "Limite", (notamment pour les attributs d'une entité de MCD ou les actions d'un état de MOO), la règle adoptée consiste à préserver les préférences d'affichage spécifiées tout en prenant en compte les sous-objets sélectionnés pour l'affichage dans le symbole parent.

Par exemple, si 7 attributs ont été sélectionnés pour affichage dans l'onglet Sous-objets alors que les préférences d'affichage relatives aux attributs d'entité prévoient une limitation à 5, seuls les 5 premiers attributs sélectionnés pour affichage dans l'onglet Sous-objets seront affichés dans le symbole de l'entité.

Pour plus d'informations sur les options limitant ou non l'affichage dans les préférences d'affichage, reportez-vous au guide de l'utilisateur du modèle approprié.
