Chapter 14 Manipulations graphiques

Modification des préférences d'affichage globales

Vous pouvez définir les préférences d'affichage pour les symboles dans votre modèle. La boîte de dialogue Préférences d'affichage permet de :

• Définir des préférences pour le diagramme courant
• Appliquer des préférences d'affichage à une sélection de diagrammes
• Restaurer les préférences d'affichage par défaut
• Définir de nouvelles préférences d'affichage par défaut

Pour définir des préférences d'affichage pour les symboles dans le diagramme :

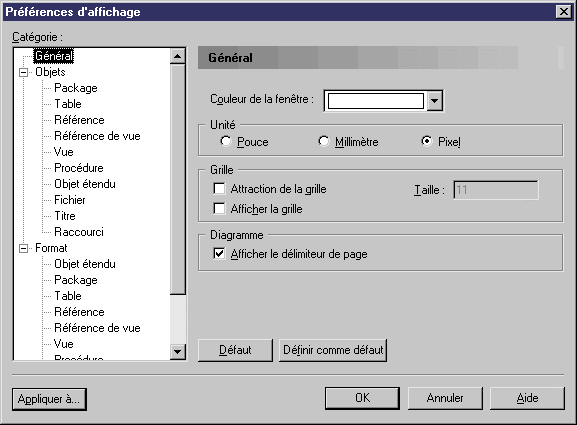

1. Ouvrez le diagramme pour lequel vous souhaitez modifier les préférences d'affichage. Sélectionnez Outils→Préférences d'affichage pour afficher la boîte de dialogue Préférences d'affichage :

2. Sélectionnez les catégories dans le volet de gauche et définissez les paramètres dans le volet de droite. Il y a trois catégories principales de préférences d'affichage :


   • Préférences d'affichage générales – elles contrôlent le format du diagramme lui-même (voir Catégorie Générale des préférences d'affichage)
   • Préférences d'affichage d'objet – elles contrôlent la nature des informations affichées sur un symbole d'objet (voir Catégorie Objets des préférences d'affichage)
   • Préférences d'affichage de format – elles contrôlent l'apparence (couleur, style de trait, police, etc.) des symboles (voir Catégorie Format des préférences d'affichage)


   Dans chacune des pages, vous pouvez à tout moment cliquer sur :


   • le bouton Défaut, qui annule toute modification pour revenir aux valeurs par défaut
   • le bouton Définir comme défaut, qui affecte les valeurs courantes comme valeurs par défaut.

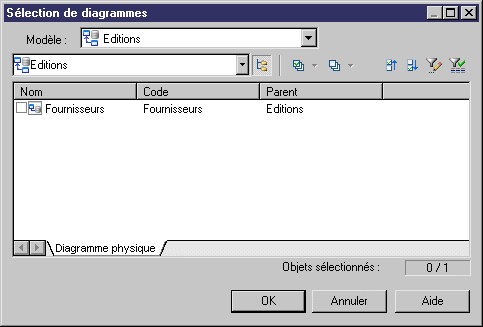

3. [facultatif] Cliquez sur le bouton Applique à pour afficher la boîte de dialogue Sélection de diagrammes :


   Cochez les cases des diagrammes auxquels vous souhaitez appliquer les changements, puis cliquez sur OK. Vous serez invité à appliquer les modifications à tous les symboles contenus dans les diagrammes sélectionnés. Si vous cliquez sur :


   • Oui – Les préférences d'affichage définies pour les catégories Format, Objet et Général sont appliquées à tous les symboles dans les diagrammes sélectionnés.
   • Non – Les nouveaux symboles uniquement refléteront vos changements. Seules les préférences d'affichage définies pour les catégories Objet et Général sont appliquées aux symboles existants. Les changements apportés dans la catégorie Format sont annulés.
   • Annuler – Vos modifications n'affectent aucun symbole dans aucun diagramme, à l'exception du diagramme courant.


   Dans chaque cas, vous revenez à la boîte de dialogue Préférences d'affichage.

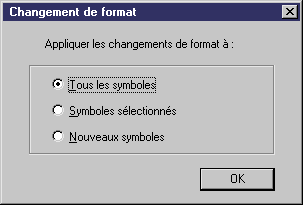

4. Dans la boîte de dialogue Préférences d'affichage, cliquez sur OK. La boîte de dialogue Changement de format s'affiche :


   Les choix effectués dans cette boîte de dialogue s'appliquent uniquement au diagramme présent et ne se substituent pas à ceux effectués dans la boîte de dialogue Sélection de diagrammes.
5. Cliquez sur OK pour appliquer vos modifications.
