Chapter 12 Analyse d'impact
Notions de base relatives aux dépendances
Un rapport d'analyse d'impact fournit une liste de dépendances d'objet standard. Vous pouvez affiner l'analyse et descendre dans l'arborescence des dépendances en utilisant des règles de propagation.
Tous les modèles ouverts dans l'espace de travail sont affichés dans le graphique des dépendances. Vous pouvez également extraire et visualiser n'importe quelle dépendance dans des modèles fermés dans l'espace de travail, mais consolidés dans le référentiel.
Le terme dépendance est le terme général utilisé pour un lien sémantique entre objets d'un même modèle, ou entre objets contenus dans des modèles différents. Les dépendances peuvent appartenir à différentes collections :
- Collection directe - Objets directement liés à l'objet courant ; ce lien s'affiche dans une association dans le métamodèle. Ces objets apparaissent le plus souvent dans une liste de la feuille de propriétés d'un objet. Par exemple, la collection des attributs dans une entité ou la collection des données dans un processus
- Collection inverse - Objets inversement liés à l'objet courant et affichés dans l'onglet Dépendances. Par exemple, les diagrammes dans lesquels l'objet courant est affiché, la liste des références utilisant la table courante
- Collection calculée - Collection créée par l'utilisateur pour afficher une liste d'objets associés dans l'onglet Dépendances. Par exemple, dans un modèle dans lequel les colonnes et domaines peuvent diverger, vous pouvez créer une collection calculée sur la métaclasse du domaine qui liste toutes les colonnes qui utilisent le domaine et qui ont le même type de données
- Collection étendue - Collection définie par l'utilisateur utilisée pour définir un lien supplémentaire entre deux métaclasses ou stéréotypes. Par exemple, vous pouvez définir une collection dans la métaclasse package et définir FileObject comme métaclasse cible pour attacher les documents contenant des spécifications de métaclasse aux différent packages d'un modèle
Vous créez les collections calculées et étendues dans un fichier de ressource attaché au modèle. Pour plus d'informations sur les collections étendues et calculées, reportez-vous au chapitre "Gestion des profils" dans le manuel Documentation utilisateur avancée

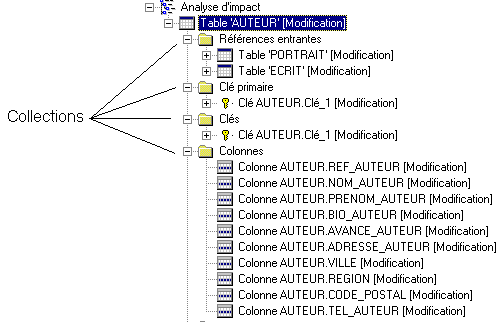

Dans l'onglet Dépendances de la boîte de dialogue Analyse d'impact, chaque objet apparaît sous la forme d'un noeud avec plusieurs sous-catégories correspondant aux différentes collections dépendant de cet objet.
