Chapter 12 Analyse d'impact


Analyse de l'impact d'une modification de modèle

Vous pouvez analyser l'impact d'une modification de votre modèle à partir de la fenêtre Analyse d'impact.

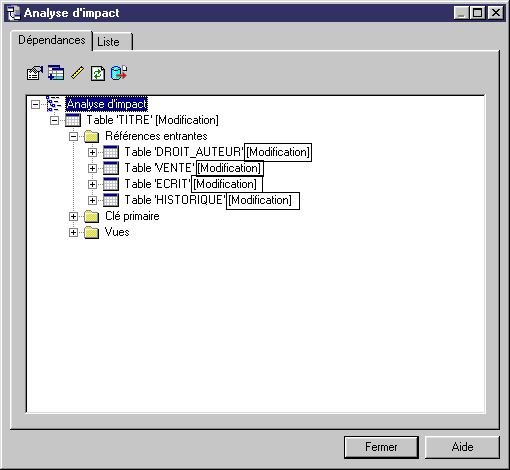

La page Dépendance de la boîte de dialogue Analyse d'impact affiche tous les objets qui dépendent d'un objet donné.

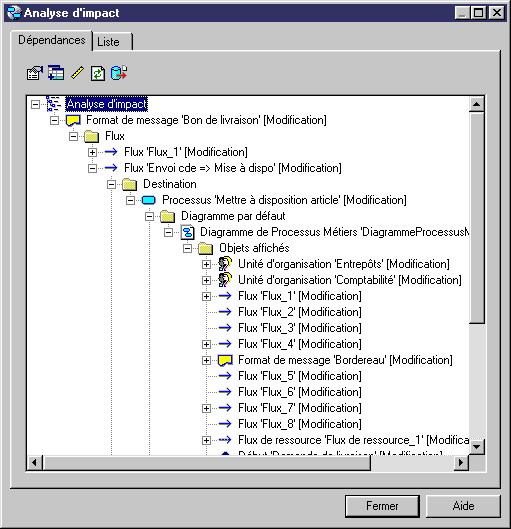

Tous les objets dépendants, y compris les raccourcis externes vers d'autres modèles, sont répertoriés, avec le nom du modèle ajouté à celui de l'élément, comme dans l'exemple suivant :


Chaque impact dans la liste affiche un "événement", qui désigne les modifications qu'il va recevoir. Vous pouvez définir l'événement par défaut sur un objet, pour plus d'informations, voir Personnalisation des événements.


Chaque événement est propagé à l'aide de règles de propagation et peut provoquer, à son tour, d'autres événements.

Pour plus d'informations sur la façon dont vous pouvez personnaliser des règles de propagation et créer vos propres règles, voir Création d'un événement utilisateur.

Note   Objets impactés plusieurs fois
Lorsqu'un objet est impacté plusieurs fois par un changement, seul le premier impact est affiché en détails dans l'arborescence Dépendances pour des raisons de performances. Vous pouvez sélectionner la commande Aller à la première occurrence dans le menu contextuel des entrées suivantes désactivées pour passer à cette première occurrence.

Vous pouvez utiliser les outils suivants dans l'onglet Dépendances de la boîte de dialogue Analyse d'impact :

Outil Description

Propriétés - Affiche la feuille de propriétés de l'objet sélectionné dans l'arborescence des dépendances

Ajouter des objets - Affiche une boîte de dialogue de sélection d'objets qui permet d'ajouter des objets dans l'arborescence courante. Les objets proviennent de modèles de même type que le modèle sélectionné

Editer les règles de propagation par défaut - Affiche une boîte de dialogue permettant de personnaliser les règles de propagation par défaut et de définir de nouvelles règles de propagation

Réinitialiser - Recalcule les dépendances d'un noeud sélectionné en utilisant les règles de propagation. Invalide tous les changements, tels que l'ajout ou la suppression de collections dans l'analyse. Cet l'outil ne s'appliquant qu'au seul noeud sélectionné, vous devez sélectionner l'objet racine avant de réinitialiser toute l'arborescence.

Extraire les dépendances - Si le modèle courant contient des liens vers d'autres modèles consolidés dans le référentiel, cet outil permet d'extraire ces dépendances. Pour plus d'informations, voir Extraction de dépendances intermodèle du référentiel

En outre, le menu contextuel contient de nombreuses actions.
