Chapter 4 Modélisation du diagramme de flux

Ajout d'un cartouche de titre

Vous allez ajouter un cartouche de titre pour identifier le diagramme courant.

Le cartouche de titre affiche des informations essentielles au sujet du diagramme telles que : le modèle et le package auxquels le diagramme appartient, le nom du diagramme lui-même, ainsi que la version du modèle et sa date de modification.

Sélectionnez l'outil Titre dans la palette.
Cliquez dans le coin supérieur droit de la fenêtre de diagramme.

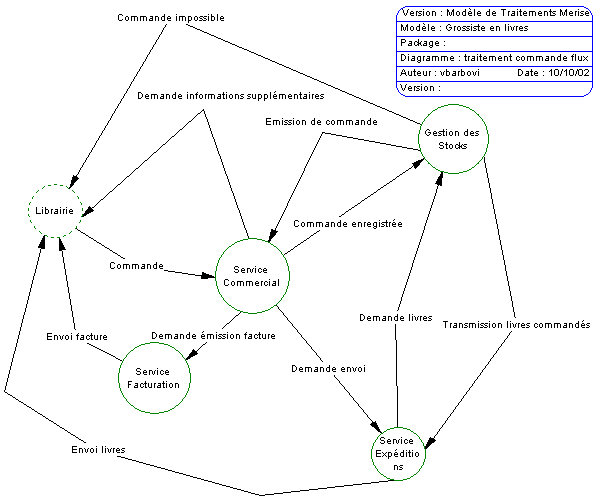

Le symbole de cartouche de titre s'affiche dans la fenêtre de diagramme et le diagramme doit maintenant s'afficher comme suit :

Ce que vous avez appris

Lors de cette leçon, vous avez appris à effectuer les opérations suivantes :

Créer et définir les acteurs internes et externes du système
Créer et définir les flux d'information qui circulent entre ces acteurs
Définir des données et les affecter au flux qui les véhicule
Insérer un cartouche de titre pour identifier le diagramme
