Définition de données et affectation à un flux

Vous allez définir une partie des données véhiculées par les flux et leur attribuer un type selon que la donnée est structurée (contient des données élémentaires) ou élémentaire (non décomposable). Une donnée permet d'identifier le type d'information échangée entre deux acteurs dans le diagramme de flux. Les acteurs échangent des informations en utilisant les flux, c'est pourquoi vous allez ensuite affecter les données créées au flux Commande qui les véhiculera.

Pour plus d'informations sur les données, reportez-vous à la section Définition de données dans un MTM dans le chapitre Notions de base relatives au Modèle de Traitements Merise dans le Guide de l'utilisateur du Modèle de Traitements Merise .

Sélectionnez Modèle→Données dans la barre de menus pour afficher la liste des données.

Cliquez sur l'outil Ajouter une ligne.

Une nouvelle donnée est ajoutée dans la liste.

Saisissez Auteur dans la colonne Nom.

Sélectionnez le type Donnée structurée dans la colonne Type de la donnée que vous venez de créer.

Affichage de la colonne approprié
Si la colonne recherchée n'est pas affichée, faites-la apparaître à l'aide de l'outil Personnaliser les colonnes et filtrer. Pour plus d'informations, reportez-vous au Guide des fonctionnalités générales.

Vous avez créé une donnée Auteur de type structurée car elle contient des données élémentaires telles que le nom et le prénom de l'auteur.

Cliquez sur Appliquer.

Répétez les étapes 2 à 5 pour créer les autres données et leur attribuer un type :

Donnée	Type
Date parution	Donnée élémentaire
Editeur	Donnée structurée
ISBN	Donnée élémentaire
Prix	Donnée élémentaire

Cliquez sur OK pour fermer la liste.

Double-cliquez sur le flux Commande pour afficher sa feuille de propriétés.

Cliquez sur l'onglet Données pour afficher la page correspondante.

Cliquez sur l'outil Ajouter des objets pour afficher une boîte de dialogue de sélection.

Sélectionnez toutes les données de la liste et cliquez sur OK.

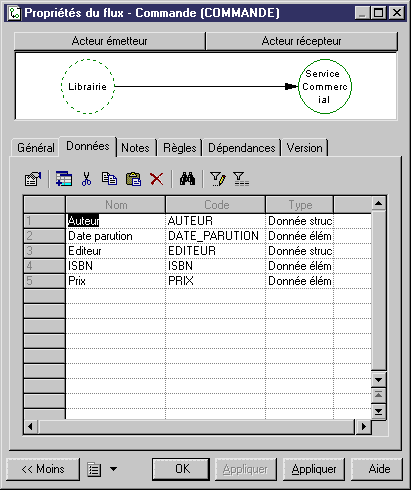

Les données sélectionnées sont ajoutées dans la page Données de la feuille de propriétés du flux Commande.

Vous avez affecté les données Auteur, Date parution, Editeur, ISBN et Prix au flux Commande car le libraire qui passe commande auprès du Service commercial du grossiste en livres doit fournir toutes ces informations pour que sa commande puisse être prise en compte.

Cliquez sur OK pour fermer la feuille de propriétés du flux.

Ce que vous avez appris

Dans cette section, vous avez appris à effectuer les opérations suivantes :

Créer des données et leur affecter un type

Affecter des données à un flux
