Chapter 4 Construction d'un diagramme de hiérarchie de processus

Création d'un processus frère

Vous allez ajouter des processus frère à un sous-processus.

Remarque : vous ne pouvez pas ajouter de processus frère à un processus racine.

Dans la palette, cliquez sur l'outil Processus, puis placez le curseur sur le symbole du processus commandes standard, jusqu'à ce qu'il affiche une flèche vers le bas.
Cliquez sur le symbole du processus commandes standard.

Un sous-processus apparaît sous le processus commandes standard.
Placez le curseur sur la partie gauche du symbole de Processus_1, pour afficher une flèche vers la gauche, puis cliquez sur le symbole de Processus_1.

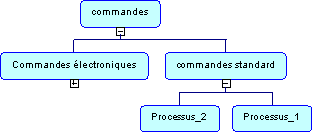

Un processus frère , Processus_2, apparaît à gauche de Processus_1.
Placez le curseur sur la partie droite du symbole de Processus_1, pour afficher une flèche vers la droite, puis cliquez sur le symbole de Processus_1.

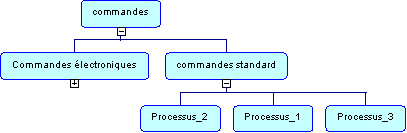

Un processus frère , Processus_3, apparaît à droite de Processus_1.
Cliquez le bouton droit de la souris pour activer l'outil Pointeur.
Double-cliquez sur le symbole de Processus_1, pour afficher sa feuille de propriétés, puis saisissez commandes courrier dans la zone Nom.
Cliquez sur OK.

Le nom apparaît dans le symbole de Processus_1.
Répétez les étapes 6 et 7 pour renommer les processus restants comme suit :
Processus Nouveau nom

Processus_2 commandes téléphone

Processus_3 commandes télécopie

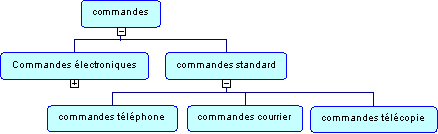

Le diagramme de hiérarchie de processus est complété.

Processus	Nouveau nom
Processus_2	commandes téléphone
Processus_3	commandes télécopie

Dans l'arborescence de l'Explorateur d'objets, pointez sur l'icône ou le nom du diagramme, cliquez le bouton droit de la souris, puis sélectionnez Renommer dans le menu contextuel.
Saisissez Hiérarchie des commandes, puis appuyez sur Entree.
Enregistrez votre travail
Enregistrez votre travail en sélectionnant Fichier→Enregistrer.

Lors de cette leçon, vous avez appris à effectuer les opérations suivantes :
