Chapter 3 Par où commencer ?

Ouverture du MPM de didacticiel

Pour effectuer le reste du didacticiel, vous devez ouvrir le fichier fourni à cet effet. Ce fichier est copié par le programme d'installation dans le répertoire Exemples\Didacticiel de PowerAMC.

  1. Sélectionnez Fichier→Ouvrir dans la barre de menus.

    Une fenêtre de sélection de fichier s'affiche.
  2. Sélectionnez le répertoire DIDACTICIEL.

    Sélectionnez le fichier MPMAVANT.MPM.

    Cliquez sur OK.

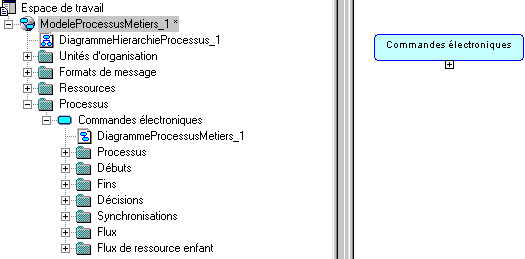

    Le modèle s'affiche dans l'espace de travail avec un diagramme de hiérarchie de processus qui contient un processus composite unique nommé commandes électroniques.

    Dans l'arborescence de l'Explorateur d'objets, développez le noeud du modèle et celui du dossier Processus, pour faire apparaître le processus composite commandes électroniques et son diagramme de processus métiers.
  3. Dans l'arborescence de l'Explorateur d'objets, double-cliquez sur DiagrammeProcessusMetiers_1, sous l'élément commandes électroniques.

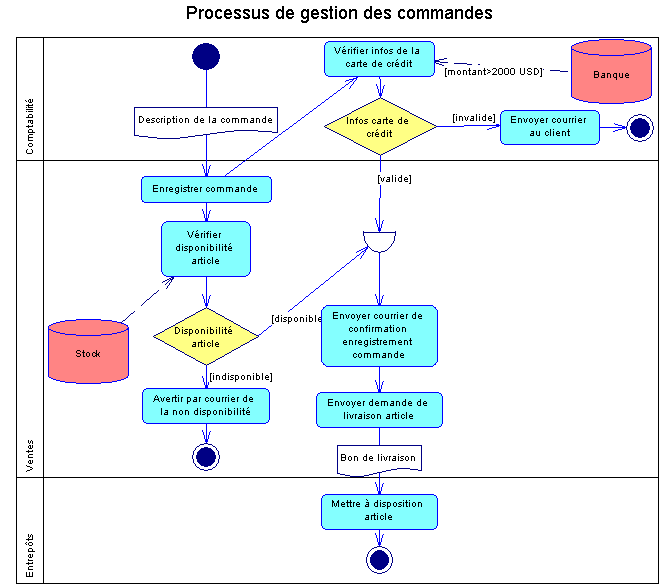

    Le diagramme de processus métiers du processus composite commandes électroniques s'affiche.
  4. Si vous ne pouvez voir qu'une partie du diagramme, appuyez sur la touche f8.

    Note   Réglage de l'échelle d'affichage
    Vous pouvez spécifier l'échelle d'affichage de votre choix pour la fenêtre de diagramme. Pour ce faire, sélectionnez Vue→Echelle dans la barre de menus puis choisissez une valeur.

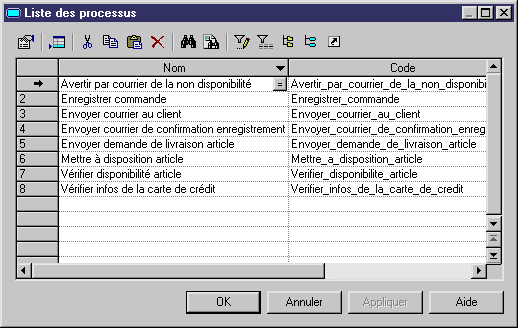

  5. Sélectionnez Modèle→Processus dans la barre de menus pour afficher la liste des processus contenus dans le MPM.

    Note   Affichage de la colonne appropriée
    Si une colonne n'est pas affichée dans la liste, vous pouvez la faire apparaître. Pour ce faire, cliquez sur l'outil Personnaliser les colonnes et filtrer dans la barre d'outils de la liste. Dans la boîte de dialogue qui s'affiche alors, cochez et décochez les cases appropriées de façon à obtenir la liste souhaitée.

  6. Cliquez sur Annuler pour fermer la liste des processus.

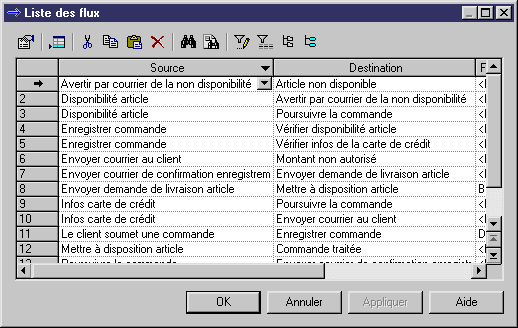

  7. Sélectionnez Modèle→Flux dans la barre de menus pour afficher la liste des flux qui lient les processus contenus dans le MPM.
  8. Cliquez sur Annuler pour fermer la liste des flux.
