Chapter 3 Par où commencer ?

Utilisation des outils de la palette

La palette est une barre d'outils qui peut être ancrée n'importe où dans l'espace de travail. Dans un MPM d'analyse, le contenu de la palette change avec le type de diagramme (diagramme de processus métiers ou diagramme de hiérarchie de processus). Les outils de la palette permettent de commander les principales fonctionnalités nécessaires pour construire et modifier un MPM d'analyse.

Palette du diagramme de processus métiers :

Palette du diagramme de hiérarchie de processus :

Le tableau suivant indique le nom et la description de chacun des outils de la palette :

Outil	Nom	Description
	Pointeur	Sélectionne des symboles
	Rectangle de sélection	Sélectionne des symboles situés dans une même zone
	Déplacement	Sélectionne et déplace tous les symboles
	Zoom avant	Augmente l'échelle d'affichage
	Zoom arrière	Réduit l'échelle d'affichage
	Ouvrir un diagramme de package	Affiche le diagramme du package sélectionné
	Propriétés	Affiche la feuille de propriétés du symbole sélectionné
	Ciseaux	Supprime les symboles sélectionnés
	Package	Insère un symbole de package
	Processus	Insère un symbole de processus
	Processus	Insère un symbole de processus (spécifique au diagramme de hiérarchie de processus)
	Lien de décomposition de processus	Dessine un lien hiérarchique entre deux processus (spécifique au diagramme de hiérarchie de processus)
	Flux/Flux de ressources	Insère un symbole de flux ou de flux de ressources
	Début	Insère un symbole de début
	Fin	Insère un symbole de fin
	Décision	Insère un symbole de décision
	Synchronisation	Insère un symbole de synchronisation
	Ressource	Insère un symbole de ressource
	Unité d'organisation	Insère un symbole d'unité d'organisation, sous forme de couloir ou d'icône
	Association de rôle	Insère un symbole d'association de rôle
	Fichier	Insère un fichier de texte
	Note	Insère un symbole de note
	Lien/Dépendance étendu	Lie deux symboles dans un diagramme Lier une note à un objet du modèle Créer une dépendance étendue entre deux objets supportant les dépendances étendues
	Titre	Insère un symbole de titre
	Texte	Insère du texte
	Ligne	Trace une ligne
	Arc	Dessine un arc
	Rectangle	Dessine un rectangle
	Ellipse	Dessine une ellipse
	Rectangle arrondi	Dessine un rectangle arrondi
	Ligne brisée	Dessine une ligne brisée
	Polygone	Dessine un polygone

Vous allez apprendre comment utiliser les outils en créant plusieurs objets dans le MPM à l'aide de la palette.

Cliquez sur l'outil Début dans la palette.

Le curseur prend la forme d'un début lorsque vous le déplacez dans le diagramme.
Cliquez dans la partie supérieure du diagramme.

Un symbole de début s'affiche là où vous avez cliqué.
Cliquez sur l'outil Fin dans la palette.
Cliquez dans la partie inférieure du diagramme.

Un symbole de fin s'affiche là où vous avez cliqué.
Affichage du nom de l'objet
Lorsque vous créez un objet, celui-ci se voit attribuer un nom par défaut qui inclut un numéro (défini dans l'ordre de création des objets). Si le nom de début ou de fin n'est pas affiché, sélectionnez Outils→Préférences d'affichage dans la barre de menus, puis sélectionnez Début/Fin dans l'arborescence Catégorie. La page correspondante s'affiche. Cochez la case Nom, puis cliquez sur OK.
Cliquez sur l'outil Processus dans la palette.
Cliquez entre le symbole de début et le symbole de fin dans le diagramme et placez deux symboles de processus l'un au-dessous de l'autre.
Cliquez le bouton droit de la souris pour libérer l'outil.
Libération d'un outil
Un outil reste actif jusqu'à ce que vous le libériez. Vous pouvez libérer un outil en sélectionnant un autre outil, ou bien en cliquant le bouton droit de la souris. Lorsque vous cliquez le bouton droit de la souris, l'outil Pointeur est activé par défaut.

Le diagramme doit se présenter comme suit :
Cliquez sur l'outil Flux/Flux de ressource dans la palette.
Cliquez à l'intérieur du symbole de début, maintenez le bouton de la souris enfoncé, puis faites glisser le curseur sur Processus_1. Relâchez le bouton de la souris au-dessus de Processus_1.
Répétez l'étape précédente pour dessiner un flux entre Processus_1 et Processus_2, puis entre Processus_2 et Fin_1.

Le diagramme doit maintenant se présenter comme suit :
Cliquez sur l'outil Rectangle de sélection dans la palette.

L'outil Rectangle de sélection est activé.
Pointez au-dessus d'un des angles du premier processus et maintenez le bouton de la souris enfoncé, faites glisser le curseur de façon à tracer un rectangle englobant les deux processus.

Relâchez le bouton de la souris.

Les processus et le flux qui les lient sont sélectionnés, des poignées s'affichent autour de la sélection pour signaler les objets sélectionnés.
Pointez sur l'un des processus, maintenez le bouton gauche de la souris enfoncé et faites glisser tous les symboles sélectionnés à une nouvelle position.

Le flux se déplace avec les processus.
Cliquez sur l'outil Texte dans la palette.

L'outil Texte est activé.
Cliquez sur le curseur à côté du flux, entre les deux processus.

Un texte par défaut s'affiche là où vous avez cliqué.
Cliquez le bouton droit de la souris.

Vous libérez l'outil Texte.
Double-cliquez sur le texte.

Une boîte de texte s'affiche.
Saisissez un bref texte dans la boîte.
Cliquez sur OK.

Le texte s'affiche dans le diagramme. Il est encadré par des poignées.
Pointez sur l'une des poignées située dans la partie droite du texte.

Faites glisser la poignée vers la droite jusqu'à ce que le texte s'affiche.

Relâchez le bouton de la souris.

Cliquez sur un emplacement vide dans le diagramme.

Les poignées situées autour du texte disparaissent.
Cliquez sur l'outil Pointeur dans la palette.

Vous allez utiliser cet outil pour sélectionner et supprimer l'un des symboles.
Cliquez sur l'un des symboles de processus.

L'objet à supprimer est alors sélectionné.
Appuyez sur la touche Suppr.

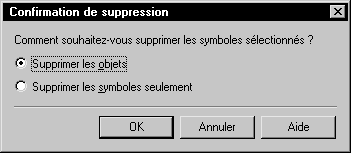

La boîte de dialogue Confirmation de suppression s'affiche. Cette boîte de dialogue vous demande si vous souhaitez supprimer la sélection.

Suppression d'objets
Si vous sélectionnez Supprimer les objets, vous effacez le symbole graphique et supprimez l'objet dans le modèle. En revanche, si vous sélectionnez Supprimer les symboles seulement, vous effacez le symbole graphique, mais conservez l'objet dans le modèle.
Cliquez sur OK.

Le processus et les flux qui lui sont associés disparaissent du diagramme et sont supprimés du modèle.
Cliquez sur le processus restant.

Maintenez la touche Maj enfoncée, cliquez sur le texte ajouté au flux, sur Fin_1 puis sur Début_1.

Tous ces objets sont sélectionnés.
Appuyez sur la touche Suppr, puis cliquez sur OK dans la boîte de dialogue de confirmation.

Les objets restants sont supprimés.

Ce que vous avez appris

Dans cette section, vous avez appris à effectuer les opérations suivantes :

Sélectionner un outil
Libérer l'outil actif en sélectionnant un autre outil ou en cliquant le bouton droit de la souris
Sélectionner un groupe d'objets
Déplacer des objets graphiques
Créer du texte pour documenter le MPM
Supprimer des objets
