Chapter 16 Manipulations graphiques

Sélection des préférences d'affichage relatives au style de trait

Vous pouvez définir les préférences d'affichage de style de trait suivantes pour les symboles de votre modèle :

Préférence S'applique à... Description
Couleur Tous les traits, les liens et les contours de formes et symboles contenant du texte Définit la couleur du trait
Style Lignes dessinées à l'aide des outils Ligne ou Ligne brisée, ainsi que le contour des formes et symboles contenant du texte Applique un style de trait invisible, continu, tiret ou pointillé
Epaisseur Tous les traits, les liens et les contours de formes et symboles contenant du texte Définit l'épaisseur d'un trait
Angles Lignes dessinées à l'aide des outils Ligne ou Ligne brisée, ainsi que les liens Rend les angles aigus (ligne brisée), droits, droits arrondis ou ondulés
Flèche Lignes dessinées à l'aide des outils Ligne ou Ligne brisée Change la direction de la relation
Utiliser un lien perpendiculaire Tous les lignes et liens attachés à un symbole en forme de rectangle, de cercle ou d'ellipse Modifie l'extrémité de la ligne ou du lien de sorte qu'elle soit orientée perpendiculairement au symbole. Cette option n'est disponible que pour les types d'angles qui ne créent pas par défaut des angles droits

Steps Pour sélectionner une préférence d'affichage relative au style de trait :

  1. Sélectionnez Outils→Préférences d'affichage pour afficher la boîte de dialogue correspondante.
  2. Sélectionnez le noeud Format pour afficher la page correspondante.

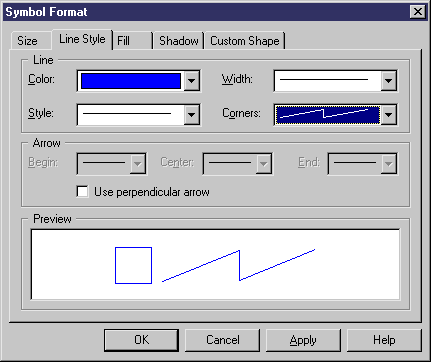

  3. Cliquez sur le bouton Modifier pour afficher la boîte de dialogue Format de symbole.
  4. Cliquez sur l'onglet Style de trait et sélectionnez les styles de ligne appropriés dans les listes.
  5. Cliquez sur OK.

    Vous revenez à la boîte de dialogue Préférences d'affichage.
  6. Cliquez sur OK.

    La boîte de dialogue Changement de format s'affiche. Elle vous invite à indiquer à quels symboles le changement de format doit être appliqué.
  7. Sélectionnez le bouton radio approprié.
  8. Cliquez sur OK.
