Chapter 16 Manipulations graphiques

Sélection des préférences d'affichage relatives à la taille des symboles

Vous pouvez définir les préférences de taille suivantes pour les symboles dans le modèle :

Préférence Description
Ajuster au texte Retaille les symboles pour afficher tout le texte qu'ils contiennent (cette préférence est mutuellement exclusive avec la préférence Conserver la taille)
Conserver les proportions Conserve les proportions de la hauteur et de la largeur des symboles lorsqu'ils sont retaillés
Conserver le centre Conserve le centre des symboles lorsqu'ils sont retaillés
Conserver la taille Conserve la taille des symboles, même s'ils n'affichent pas la totalité des symboles qu'ils contiennent (cette préférence est mutuellement exclusive avec la préférence Ajuster au texte)

Ajuster au texte

Si la préférence Ajuster au texte est sélectionnée, la taille du symbole est recalculée en fonction du contenu du symbole.

Si la préférence Ajuster au texte est désélectionnée, la taille du symbole n'est jamais recalculée. Lorsque vous redimensionnez un symbole manuellement, la case à cocher Ajuster au texte est désélectionnée et la taille du symbole n'est pas modifié en cas de renommage de l'objet ou de modification du contenu. Si vous souhaitez réajuster le symbole au texte, vous devez utiliser la fonction Ajuster au texte (Ctrl-J). La case à cocher Ajuster au texte sera alors sélectionnée.

Steps Pour sélectionner des préférences d'affichage relatives à la taille des symboles :

  1. Sélectionnez Outils→Préférences d'affichage pour afficher la boîte de dialogue correspondante.
  2. Sélectionnez le noeud Format pour afficher la page correspondante.

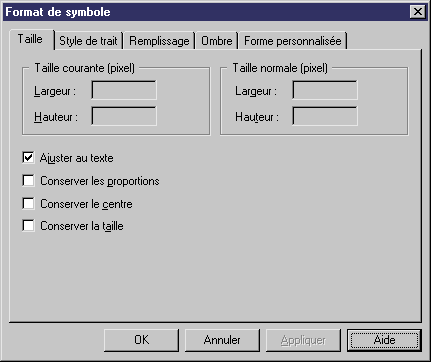

  3. Cliquez sur le bouton Modifier pour afficher la boîte de dialogue Format de symbole.
  4. Cliquez sur l'onglet Taille, puis sélectionnez les préférences relatives à la taille appropriées.
  5. Cliquez sur OK.

    Vous revenez à la boîte de dialogue Préférences d'affichage.
  6. Cliquez sur OK.

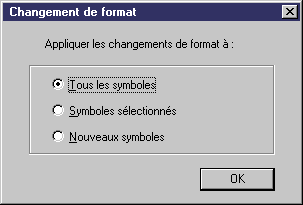

    La boîte de dialogue Changement de format s'affiche. Elle vous invite à indiquer à quels symboles le changement de format doit être appliqué.
  7. Sélectionnez le bouton radio approprié.
  8. Cliquez sur OK.
