Chapter 5 Modélisation du diagramme conceptuel

Création des opérations dans le diagramme conceptuel

Vous allez créer dans le diagramme conceptuel les différentes opérations induites dans le traitement d'une commande.

Une opération représente l'ensemble des actions que le domaine peut effectuer à partir des informations fournies par un ou plusieurs événements et de celles déjà connues dans la mémoire du système d'information.

Vous définirez les actions des opérations que vous allez créer dans la prochaine leçon.

Pour plus d'informations sur les opérations, reportez-vous à la section Définition d'une opération dans un diagramme conceptuel dans le Guide de l'utilisateur du Modèle de Traitements Merise .

Cliquez sur l'outil Opération dans la palette.
Cliquez n'importe où dans le diagramme.

Un symbole d'opération s'affiche.
Cliquez le bouton droit de la souris pour libérer l'outil.
Libération d'un outil
Un outil reste actif jusqu'à ce que vous le libériez. Vous pouvez libérer un outil en sélectionnant un autre outil, ou bien en cliquant le bouton droit de la souris. Lorsque vous cliquez le bouton droit de la souris, l'outil Pointeur est activé par défaut.

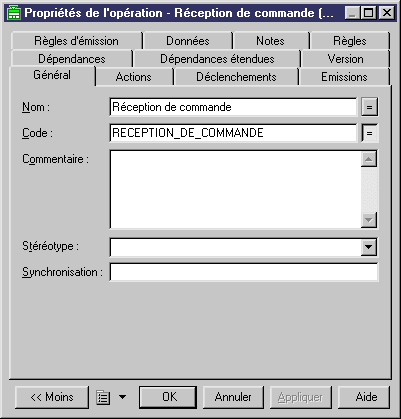

Double-cliquez sur le symbole d'opération pour ouvrir sa feuille de propriétés.
Saisissez Réception de commande dans la zone Nom.
Cliquez sur OK pour fermer la feuille de propriétés.

Vous venez de définir la première opération du système d'information.
Répétez les étapes 1 à 6 pour créer et nommer les quatre opérations restantes comme suit : Contrôle du stock, Commande, Facturation et Expéditions.
