Chapter 5 Modélisation du diagramme conceptuel

Création d'un diagramme conceptuel dans le modèle courant

Vous allez créer un diagramme conceptuel dans le modèle afin d'analyser le traitement d'une commande de façon dynamique. Vous ajouterez un cartouche de titre afin d'identifier le diagramme.

Le diagramme conceptuel permet d'analyser de façon dynamique les opérations du système et leurs échanges avec l'environnement extérieur.

Pour plus d'informations sur le diagramme conceptuel, reportez-vous au chapitre Construction d'un diagramme conceptuel dans le Guide de l'utilisateur du Modèle de Traitements Merise .

  1. Cliquez sur Vue→Diagramme→Nouveau Diagramme→Diagramme Conceptuel dans la barre de menus.

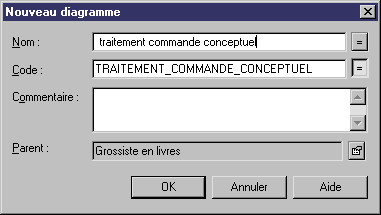

    La boîte de dialogue Nouveau diagramme s'affiche.
  2. Saisissez traitement commande conceptuel dans la zone Nom.
  3. Cliquez sur OK.

    Note   Réutilisation du nom comme code
    Lorsque vous saisissez un nom dans une boîte de dialogue de création de diagramme, vous pouvez être amené à spécifier également le code si l'option Réutilisation du nom comme code n'a pas été activée. Si tel est le cas, vous pouvez activer cette option dans la boîte de dialogue Propriétés générales (sélectionnez Outils→Options générales→Dialogue).



    La fenêtre du diagramme conceptuel s'ouvre, son nom s'affiche dans l'Explorateur d'objets et la palette d'outils change pour permettre la création des objets de ce type de diagramme.
  4. Sélectionnez l'outil Titre dans la palette.
  5. Cliquez dans le coin supérieur droit de la fenêtre de diagramme.

    Le symbole de cartouche de titre s'affiche dans la fenêtre de diagramme.
  6. Cliquer le bouton droit de la souris pour désélectionner l'outil.
