Chapter 10 Manipulation des objets description de service

Création des parties de message

Une partie de message représente une subdivision du format de message en différentes parties indépendantes. Elle est attachée au format de message et ne peut pas être déplacée sans lui.

Une partie de message représente une portion du message WSDL (Web Services Description Language) dans un MPM exécutable.

Pour plus d'informations sur les parties de message, reportez-vous à la section Définition d'une partie de message dans un MPM exécutable dans le manuel Guide de l'utilisateur du Modèle de Processus Métiers .

Vous allez créer deux parties de message sous le format de message Description de la commande afin d'indiquer que la définition du format de message est décomposée en deux parties qui spécifient son contenu :

  1. Développez le noeud Formats de message dans l'Explorateur d'objets pour afficher son contenu.
  2. Double-cliquez sur le format de message Description de la commande dans l'Explorateur d'objets pour afficher sa feuille de propriétés.
  3. Cliquez sur l'onglet Définition pour afficher la page correspondante.

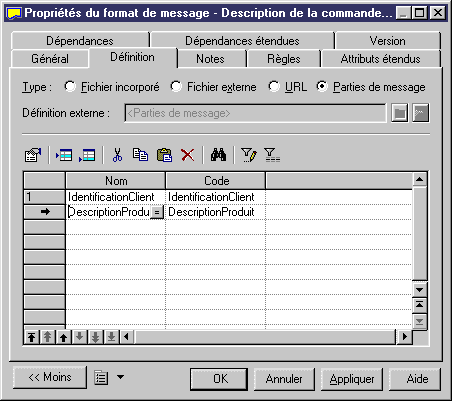

  4. Sélectionnez l'option Parties de message en regard de Type pour afficher la liste des messages dans la partie inférieure de la boîte de dialogue.

    La liste est vide car vous n'avez pas encore défini de partie de message.
  5. Cliquez sur une ligne vide dans la liste.

    Un nom par défaut s'affiche.
  6. Saisissez IdentificationClient dans la colonne Nom.

    Le code s'affiche automatiquement dans la zone Code.
  7. Cliquez sur Appliquer pour valider la création de la nouvelle partie de message.

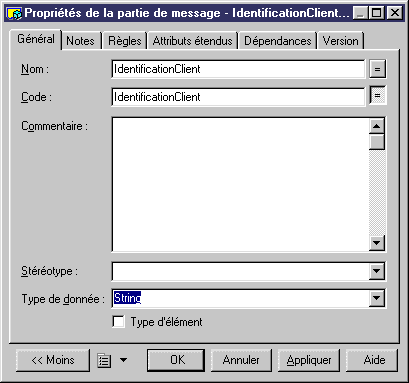

  8. Cliquez sur l'outil Propriétés dans la barre d'outils pour afficher la feuille de propriétés de la partie de message.
  9. Sélectionnez String dans la liste déroulante Type de données .
  10. Cliquez sur OK pour fermer la feuille de propriétés de partie de message.
  11. Répétez les étapes 5 à 9 pour créer la partie de message DescriptionProduit avec un type de données String.
  12. Cliquez sur OK pour fermer la feuille de propriétés du format de message.
