Chapter 10 Manipulation des objets description de service

Définition de messages d'entrée/sortie pour des opérations

Les messages d'entrée et de sortie sont des paramètres qui s'appliquent à une opération. La page Entrée/sortie définit le type de l'opération, le message d'entrée est le message que l'opération peut recevoir et le message de sortie est le message que l'opération peut envoyer.

Pour plus d'informations sur la page Entrée/Sortie, reportez-vous à la section Page Entrée/Sortie de l'opération, dans le chapitre Construction d'un MPM exécutable : Gestion des objets description de service du manuel Guide de l'utilisateur du Modèle de Processus Métiers .

Vous allez définir un type et des message d'entrée de sortie pour les opérations que vous avez créées. Une opération peut avoir différents types : Indéfini, Sens unique, Demande-réponse, Sollicitation-réponse et Notification..

Doublez-cliquez sur l'opération SoumettreCommande dans l'Explorateur d'objets pour afficher sa feuille de propriétés.
Cliquez sur l'onglet Entrée/Sortie pour afficher la liste des messages d'entrée et de sortie.
Sélectionnez Demande-réponse dans la liste déroulante Type.

L'opération SoumettreCommande a un type Demande-réponse. Le système qui héberge les services Web reçoit un message et renvoie un message de réponse de façon synchrone comme l'appelant attend une réponse. Le message commence par une entrée qui est suivie par une sortie.

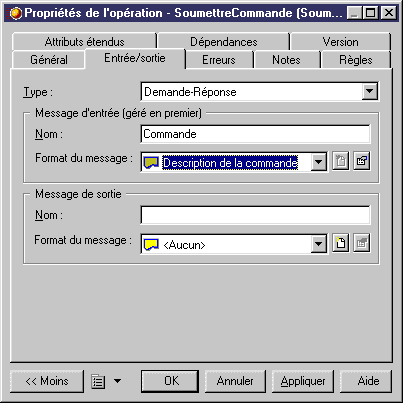

Saisissez Commande dans la zone Nom de la zone de groupe Message d'entrée afin de nommer le message que l'opération reçoit.
Dans la liste déroulante Format de message, sélectionnez Description de la commande.

Le nom du format de message sélectionné s'affiche dans la liste déroulante Format de message de la zone de groupe Message d'entrée. Le format de message que vous avez sélectionné permet de définir le format de l'information reçue par l'opération.

Vous avez définir le message reçu.

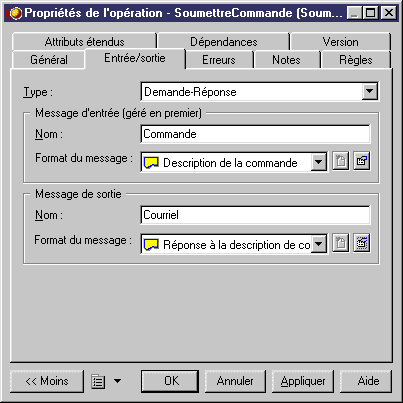

Saisissez dans Courriel dans la zone Nom de la zone de groupe Message de sortie afin de nommer le message que l'opération envoie.
Cliquez sur l'outil Créer en regard de la liste déroulante Format de message dans la zone de groupe Message d'entrée.

La feuille de propriétés de format de message s'affiche.
Saisissez Réponse à la description de la commande dans la zone Nom afin de nommer le format de message.

Le code s'affiche automatiquement dans la zone Code.
Cliquez sur OK pour fermer la feuille de propriétés de format de message.

Le nom du format de message apparaît dans la liste déroulante Format de message située dans la zone de groupe Message de sortie. Le format de message créé permet de définir le format de l'information reçue par l'opération.

Vous avez défini le message envoyé.
Cliquez sur OK pour fermer la feuille de propriétés de l'opération.
