Chapter 6 Utilisation du diagramme de processus composite

Vérification du MPM

Vous allez utiliser la fonctionnalité de vérification de modèle pour contrôler la cohérence et la validité du modèle sur lequel vous travaillez.

Sélectionnez Outils→Vérifier le modèle dans la barre de menus.

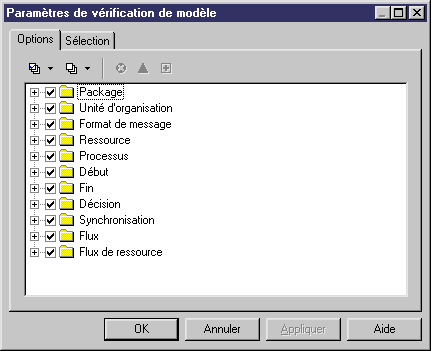

La boîte de dialogue Paramètres de vérification de modèle s'affiche à la page Options.
Cliquez sur OK.

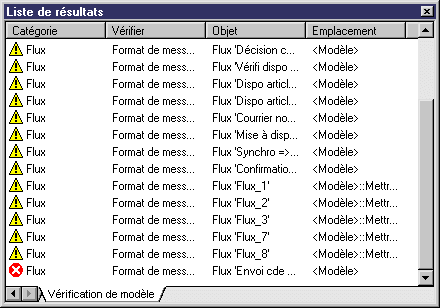

La fenêtre Liste de résultats de la vérification affiche les erreurs et avertissements répertoriés en fonction des options par défaut de vérification.

Les triangles indiquent un avertissement qui représente une erreur mineure ou une recommandation. En revanche, les cercles rouges contenant une croix blanche signalent un problème grave que vous devez corriger pour produire un MPM valide.
Pointez sur l'erreur dans la fenêtre Liste des résultats, cliquez le bouton droit de la souris et sélectionnez Aide dans le menu contextuel pour obtenir des informations permettant de corriger l'erreur.

Le fichier d'aide vous indique que vous devez ajouter le format de message manquant dans le flux approprié du processus décomposé.
Cliquez sur Fichier→Quitter dans la barre de menus pour fermer le fichier d'aide.
Fermez la fenêtre Liste de résultats.
Double-cliquez sur le flux entre le début Demande de livraison et le processus Emettre facture.

La feuille de propriétés du flux s'affiche.
Cliquez dans la liste déroulante Format du message et sélectionnez Bon de livraison pour associer un format de message au flux auquel il faisait défaut et corriger ainsi l'erreur.

Cliquez sur OK.
Répétez les étapes 1 et 2 pour revérifier le modèle.

La fenêtre Liste de résultats ne doit plus contenir que des avertissements.

Ce que vous avez appris

Lors de cette leçon, vous avez appris à effectuer les opérations suivantes :

Créer un format de message et l'associer à un flux
Définir des actions sur les processus et des conditions sur les flux
Utiliser une ressource au sein du diagramme de processus composite
Vérifier le MPM et corriger des erreurs
