Chapter 6 Utilisation du diagramme de processus composite

Utilisation d'une ressource

Une ressource s'apparente à un entrepôt de données. Vous accédez aux données stockées dans la ressource en utilisant l'objet flux de ressource. Vous allez copier dans le diagramme de processus composite la ressource définie dans le diagramme de processus parent de façon à illustrer de façon graphique son rôle dans ce diagramme de sous-processus.

Pour plus d'informations sur les ressources, reportez-vous à la section Définition d'une ressource dans le chapitre Construction d'un Modèle de Processus Métiers du manuel Guide de l'utilisateur du Modèle de Processus Métiers .

Cliquez sur la ressource Stock dans l'Explorateur d'objets, maintenez le bouton de la souris enfoncé et amenez le curseur à gauche du processus Emballer article dans le couloir Entrepôts.

Relâchez le bouton de la souris.

Le symbole de la ressource Stock s'affiche dans le diagramme de processus composite.
Enregistrez votre travail
Enregistrez régulièrement votre travail à mesure que vous effectuez ces exercices en cliquant sur Fichier→Enregistrer dans la barre de menus.
Sélectionnez l'outil Flux/Flux de ressource dans la palette.
Cliquez sur le symbole du processus Emballer article, maintenez le bouton de la souris enfoncé et faites glisser le curseur au-dessus du symbole de la ressource Stock. Relâchez le bouton de la souris au-dessus de ce symbole.
Cliquez le bouton droit de la souris pour libérer l'outil.

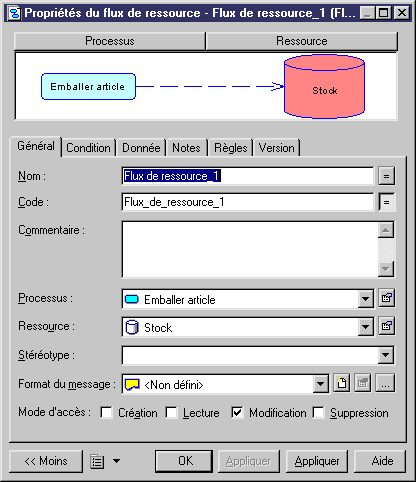

Double-cliquez sur le flux de ressource pour afficher sa feuille de propriétés.
Assurez-vous que la case Modification soit cochée dans la zone de groupe Mode d'accès située dans la partie inférieure de la feuille de propriétés du flux de ressources.

Vous exprimez ainsi le fait qu'une des actions contenues dans le processus Emballer article consiste à mettre à jour Stock.
Cliquez sur OK pour fermer la feuille de propriétés du flux de ressource.

Vous avez montré qu'une des actions contenues dans le processus Emballer article consiste à mettre à jour Stock.

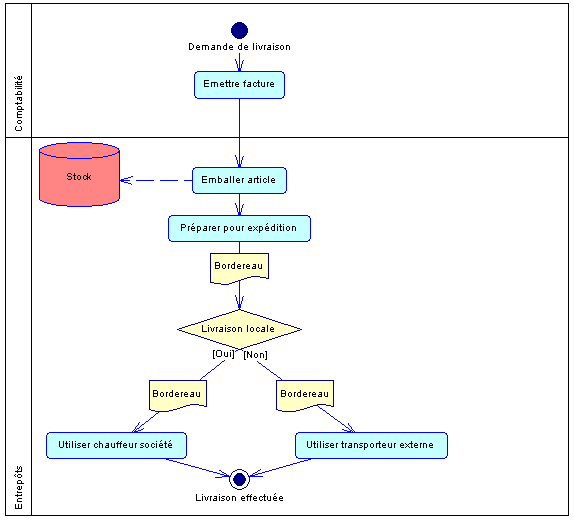

Le diagramme doit maintenant se présenter comme suit :
