Chapter 8 Construction d'un diagramme d'activités

Création de transitions entre activités

Vous allez maintenant tracer des transitions entre les différents éléments du diagramme.

1. Cliquez sur l'outil Transition dans la palette.
2. Cliquez sur le début, maintenez le bouton gauche de la souris et faites glisser le curseur jusqu'à Traiter paiement. Relâchez le bouton de la souris au-dessus de Traiter paiement.
3. Répétez les étapes précédentes et tracez les transitions suivantes :

   De	A
   Traiter paiement	Décision
   Décision	Consigner erreur
   Consigner erreur	Notifier échec paiement
   Notifier échec paiement	Synchronisation
   Décision	Mettre à jour cpte client
   Mettre à jour cpte client	:Compte client [mis à jour]
   Compte client [mis à jour]	Notifier succès paiement
   Notifier succès paiement	Synchronisation

      Changement du style d'angle d'un symbole
   Pour changer le style d'angle du symbole de transition, reportez-vous à la section Sélection des préférences d'affichage relatives au style de trait, dans le chapitre Manipulations graphiques du Guide des fonctionnalités générales .



   Remarquez que le lien de transition apparaît en tirets entre les activités et les états d'objet, ce qui permet d'identifier le type du lien.
4. Cliquez le bouton droit de la souris pour libérer l'outil.

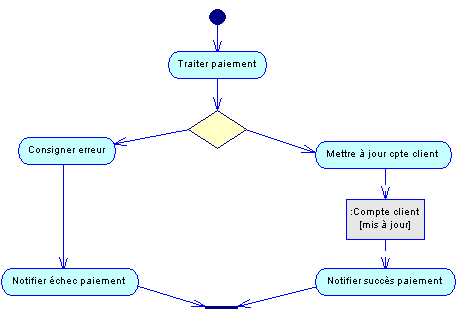

   Le diagramme doit se présenter comme suit :

5. Cliquez sur l'outil Fin dans la palette.
6. Cliquez dans la partie inférieure du diagramme, sous la synchronisation.

   Un symbole de fin s'affiche là où vous avez cliqué.
7. Cliquez sur l'outil Transition dans la palette.
8. Cliquez sur le symbole de synchronisation, maintenez le bouton gauche de la souris enfoncé, faites glisser le curseur jusqu'au symbole de fin, puis relâchez le bouton.
9. Cliquez le bouton droit de la souris pour libérer l'outil.

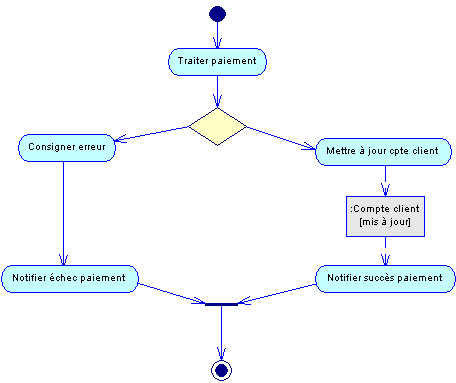

   Votre diagramme final doit se présenter comme suit :
