Chapter 4 Construction d'un diagramme de cas d'utilisation

Utilisation de la fonctionnalité de classe de mise en oeuvre

Dans cette leçon, vous utilisez la fonctionnalité classes de mise en oeuvre pour lier le cas d'utilisation accéder catalogue à une classe Catalogue que vous créez à partir de la page Classes de mise en oeuvre. Cette fonctionnalité permet de créer des liens de mise en oeuvre entre objets.

Pour plus d'informations sur les classes de mise en oeuvre, reportez-vous à la section Liaison d'une classe ou d'une interface à un cas d'utilisation, dans le chapitre Gestion des Modèles Orientés Objet du manuel Guide de l'utilisateur de PowerAMC Modèle Orienté Objet .

Double-cliquez sur le cas d'utilisation accéder catalogue dans le diagramme.

La feuille de propriétés du cas d'utilisation s'affiche.
Cliquez sur l'onglet Classes de mise en oeuvre.

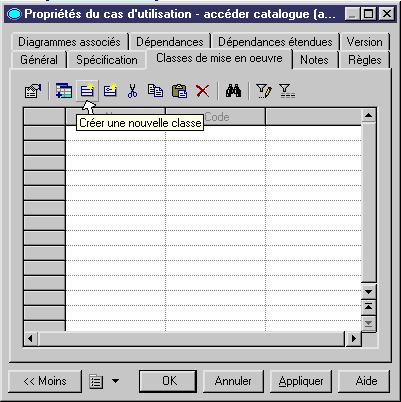

La page Classes de mise en oeuvre est vide.
Cliquez sur l'outil Créer une nouvelle classe.

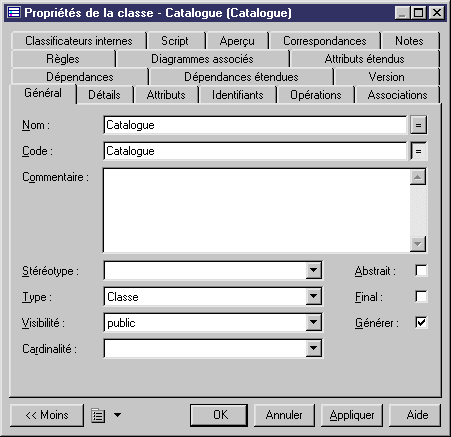

La feuille de propriétés d'une nouvelle classe s'affiche.
Saisissez Catalogue dans la zone Nom.
Cliquez sur OK.

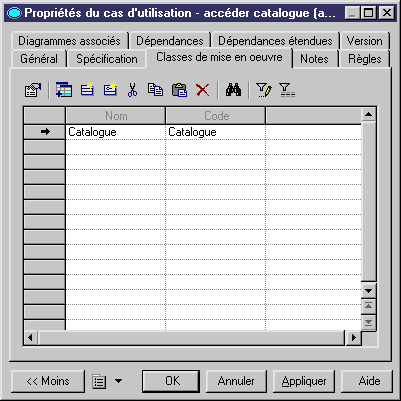

La page Classes de mise en oeuvre affiche la nouvelle classe Catalogue.
Cliquez sur OK.

Dans l'Explorateur d'objets, une nouvelle catégorie Classes s'affiche.
Développez la catégorie Classes.

Elle contient la classe Catalogue que vous venez de créer.
Double-cliquez sur le noeud de la classe Catalogue.

La feuille de propriétés de la classe s'affiche.

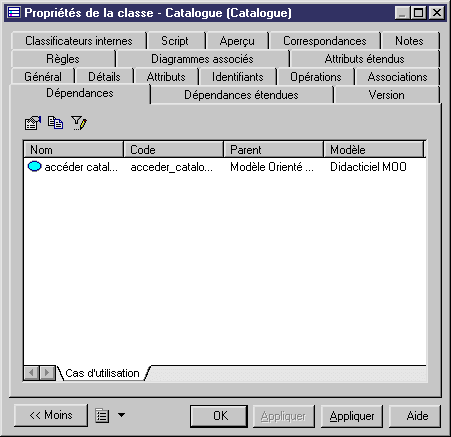

Cliquez sur l'onglet Dépendances.

La page Dépendances s'affiche. Elle contient le nom du cas d'utilisation dans l'onglet Cas d'utilisation en bas de la page.
Cliquez sur OK.

Vous venez de définir le cas d'utilisation accéder catalogue comme étant mis en oeuvre par la classe Catalogue.

Ce que vous avez appris

Dans ce chapitre, vous avez appris à effectuer les opérations suivantes :

Définir des préférences d'affichage
Créer des objets dans le diagramme de cas d'utilisation
Créer des liens entre les objets
Utiliser la fonctionnalité de classe de mise en oeuvre
