Chapter 17 Manipulations graphiques

Sélection des préférences d'affichage relatives au remplissage

Vous pouvez remplir les symboles du modèle avec de la couleur à l'aide de la palette de couleurs ou bien avec des effets.

Les effets de remplissage suivants sont disponibles :

Effets de remplissage
Description
Image Permet de sélectionner un fichier graphique à afficher à l'intérieur du symbole lorsque vous cliquez sur le bouton Modifier. La liste Mode d'affichage est automatiquement activée
Mode d'affichage Permet de sélectionner un emplacement pour l'image affichée à l'intérieur du symbole (Centre, Haut-Gauche, Droite, etc.)
Dégradé Permet de sélectionner des options de remplissage de dégradés pour l'arrière plan du symbole, si vous cliquez sur le bouton Modifier. Vous pouvez choisir parmi les options suivantes : Couleur de début et de fin, Style de dégradé et Mode de dégradé

Symbole transparent

Les objets qui prennent en charge la décomposition, tels que les packages ou les processus, prennent également en charge la notion de symboles transparents. Cette fonctionnalité peut s'avérer très utile lorsque vous souhaitez utiliser la représentation UML InBox pour les packages par exemple.

Vous créez un symbole transparent en désélectionnant la case à cocher Couleur dans la page Remplissage de la boîte de dialogue Format. Notez que cette case à cocher s'affiche uniquement lorsque l'objet prend en charge la décomposition.

Steps Pour sélectionner une préférence d'affichage relative au remplissage :

  1. Sélectionnez Outils→Préférences d'affichage pour afficher la boîte de dialogue correspondante.
  2. Sélectionnez le noeud Format pour afficher la page correspondante.
  3. Cliquez sur le bouton Modifier pour afficher la boîte de dialogue Format de symbole.

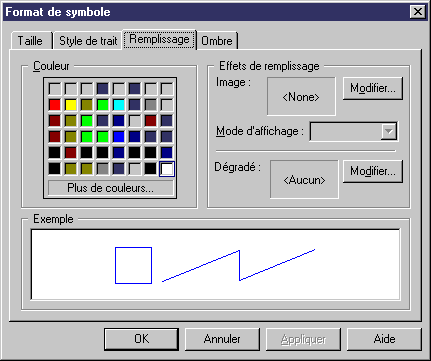

  4. Cliquez sur l'onglet Remplissage et sélectionnez les options de remplissage souhaitées dans les zones de groupe Couleur et Effets de remplissage.
  5. Cliquez sur OK.

    Vous revenez à la boîte de dialogue Préférences d'affichage.
  6. Cliquez sur OK.

    La boîte de dialogue Changement de format s'affiche. Elle vous invite à indiquer à quels symboles le changement de format doit être appliqué.
  7. Sélectionnez le bouton radio approprié.
  8. Cliquez sur OK.
