Chapter 17 Manipulations graphiques

Sélection des préférences d'affichage relatives au style de trait

Vous pouvez définir les préférences d'affichage de style de trait suivantes pour les symboles de votre modèle :

Préférence S'applique à... Description
Couleur Tous les traits, les liens et les contours de formes et symboles contenant du texte Définit la couleur du trait
Style Lignes dessinées à l'aide des outils Ligne ou Ligne brisée, ainsi que le contour des formes et symboles contenant du texte Applique un style de trait invisible, continu, tiret ou pointillé
Epaisseur Tous les traits, les liens et les contours de formes et symboles contenant du texte Définit l'épaisseur d'un trait
Angles Lignes dessinées à l'aide des outils Ligne ou Ligne brisée, ainsi que les liens Rend les angles aigus, droits, droits arrondis ou ondulés
Flèche Lignes dessinées à l'aide des outils Ligne ou Ligne brisée Change la direction de la relation

Steps Pour sélectionner une préférence d'affichage relative au style de trait :

  1. Sélectionnez Outils→Préférences d'affichage pour afficher la boîte de dialogue correspondante.
  2. Sélectionnez le noeud Format pour afficher la page correspondante.

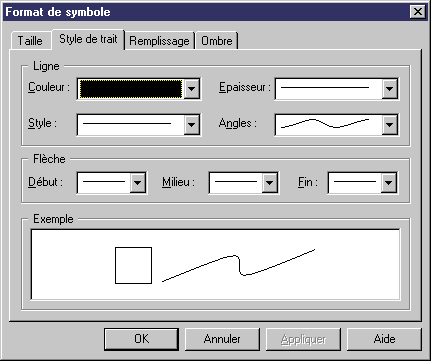

  3. Cliquez sur le bouton Modifier pour afficher la boîte de dialogue Format de symbole.
  4. Cliquez sur l'onglet Style de trait et sélectionnez les styles de ligne appropriés dans les listes déroulantes.
  5. Cliquez sur OK.

    Vous revenez à la boîte de dialogue Préférences d'affichage.
  6. Cliquez sur OK.

    La boîte de dialogue Changement de format s'affiche. Elle vous invite à indiquer à quels symboles le changement de format doit être appliqué.
  7. Sélectionnez le bouton radio approprié.
  8. Cliquez sur OK.
