Chapter 3 Par où commencer ?

Utilisation des outils de la palette

La palette est une barre d'outils qui peut être ancrée n'importe où dans l'espace de travail. Les outils de la palette de MPD permettent de commander les principales fonctionnalités nécessaires pour construire et modifier un MPD.

Le tableau suivant indique le nom et la fonctionnalité de chacun des outils de la palette :

Outil	Nom	Action
	Pointeur	Sélectionner des symboles
	Déplacement	Sélectionner et déplacer tous les symboles
	Zoom avant	Augmenter l'échelle d'affichage
	Zoom arrière	Réduire l'échelle d'affichage
	Ouvrir un diagramme de package	Afficher le diagramme du package sélectionné
	Propriétés	Afficher la feuille de propriétés du symbole sélectionné
	Ciseaux	Supprimer les symboles sélectionnés
	Package	Insérer un symbole de package
	Table	Insérer un symbole de table
	Vue	Insérer un symbole de vue
	Fichier	Insérer un fichier de texte
	Référence	Insérer un symbole de référence
	Note	Insérer un symbole de note
	Lien/Dépendance étendue	Lier deux symboles dans un diagramme Lier une note à un objet du modèle Créer une dépendance étendue entre deux objets supportant les dépendances étendues
	Titre	Insérer un symbole de titre
	Texte	Insérer du texte
	Ligne	Tracer une ligne
	Arc	Dessiner un arc
	Rectangle	Dessiner un rectangle
	Ellipse	Dessiner une ellipse
	Rectangle arrondi	Dessiner un rectangle arrondi
	Ligne brisée	Dessiner une ligne brisée
	Polygone	Dessiner un polygone

Vous allez apprendre comment utiliser les outils en créant plusieurs objets dans le MPD à l'aide de la palette.

1. Cliquez sur l'outil Table dans la palette.

   Le curseur prend la forme d'une table lorsque vous le déplacez dans le diagramme.
2. Cliquez sur un emplacement vide de la fenêtre de diagramme.

   Un symbole de table s'affiche à l'endroit où vous avez cliqué. La table porte le nom par défaut Table_n, où n est un numéro affecté à la table dans l'ordre de création des objets.

3. Cliquez à nouveau dans la fenêtre de diagramme pour créer une autre table.

4. Cliquez sur l'outil Référence dans la palette.

   L'outil Table est libéré et l'outil Référence est activé.
5. Cliquez dans la première table, maintenez le bouton gauche de la souris enfoncé et faites glisser le curseur sur la seconde table.

   Relâchez le bouton de la souris.

   Vous avez créé une référence entre les deux tables.

6. Cliquez le bouton droit de la souris.

   Vous libérez ainsi l'outil Référence.

      Libération d'un outil
   Un outil reste actif jusqu'à ce que vous le libériez. Vous pouvez libérer un outil en sélectionnant un autre outil, ou bien en cliquant le bouton droit de la souris. Lorsque vous cliquez le bouton droit de la souris, l'outil Pointeur est activé par défaut.

7. Cliquez sur l'outil Texte dans la palette.

   L'outil Texte est à présent actif.
8. Pointez le curseur au-dessous de la référence (lien entre les tables).

   Maintenez le bouton gauche de la souris enfoncé et tracez un rectangle.

   Relâchez le bouton de la souris.

   Un texte s'affiche dans la zone définie par le rectangle.
9. Cliquez le bouton droit de la souris.

   Vous libérez ainsi l'outil Texte.
10. Double-cliquez sur le texte.

    Une zone de texte s'affiche.
11. Saisissez un texte court dans la zone de texte.
12. Cliquez sur OK.

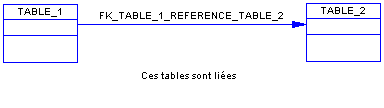

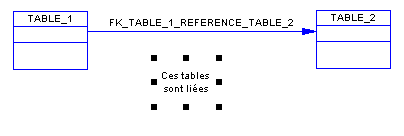

    Le texte s'affiche dans le diagramme. Il est encadré par des poignées.

13. Pointez sur l'une des poignées située dans la partie droite du texte.

    Faites glisser la poignée vers la droite jusqu'à ce que le texte s'affiche.

    Relâchez le bouton de la souris.

    Cliquez sur un emplacement vide dans le diagramme.

    Les poignées situées autour du texte disparaissent et l'outil Pointeur est sélectionné.


    Vous allez utiliser cet outil pour sélectionner et supprimer l'un des symboles.
14. Cliquez sur l'un des symboles de table.

    L'objet à supprimer est alors sélectionné.
15. Appuyez sur la touche SUPPR.

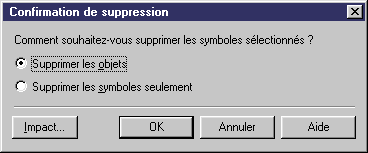

    La boîte de dialogue Confirmation de suppression s'affiche. Cette boîte de dialogue vous demande si vous souhaitez supprimer la sélection.


       Suppression d'objets
    Si vous sélectionnez Supprimer les objets, vous effacez le symbole graphique et supprimez l'objet dans le modèle. En revanche, si vous sélectionnez Supprimer les symboles seulement, vous effacez le symbole graphique, mais conservez l'objet dans le modèle.

16. Cliquez sur OK.

    La table et la référence qui lui est associée disparaissent du diagramme. Les objets sont également supprimés dans le modèle.
17. Cliquez sur la table restante.

    Maintenez la touche MAJ enfoncée et cliquez sur le texte.

    Les deux objets sont sélectionnés.
18. Appuyez sur la touche SUPPR, puis cliquez sur OK dans la boîte de dialogue de confirmation.

    La table restante et le texte sont supprimés.

Ce que vous avez appris

Dans cette section, vous avez appris à effectuer les opérations suivantes :

• Sélectionner un outil
• Libérer l'outil actif en sélectionnant un autre outil ou en cliquant le bouton droit de la souris
• Sélectionner un groupe d'objets
• Déplacer des objets graphiques
• Créer du texte pour documenter le MPD
• Supprimer des objets
