Chapter 4 Construction de diagrammes de processus métiers
Une branche conditionnelle permet de modéliser plusieurs flux possibles, chacun d'entre eux étant doté d'une condition de garde ou du mot clé ELSE.
Dans l'exemple suivant, le flux de gauche contrôle si l'âge spécifié dans le formulaire de candidature est inférieur à 18 ans, et à droite si l'âge est supérieur à 65 ans, et prend une autre route si l'âge n'est pas mentionné :
Lorsque vous travaillez avec une branche conditionnelle, il peut être utile d'écrire une condition sur la décision afin de factoriser les conditions attachées aux flux.

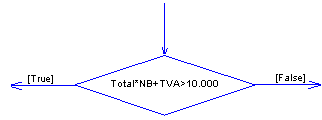

Dans l'exemple suivant, la condition Total * NB + TVA > 10.000 est saisie dans l'onglet Condition de la feuille de propriétés d'une décision, et True et False sont saisis dans les onglets Condition des flux :
