Chapter 4 Construction de diagrammes de processus métiers
Une association de rôle est une relation qui conçoit une interaction entre un processus et une unité d'organisation affichée sous forme d'acteur.
Une association de rôle peut être créée dans un diagramme racine (voir Notions de base relatives au diagramme racine) avec l'un des langages cible suivants :
Une association de rôle peut avoir les rôles suivants :
L'orientation d'une association de rôle peut ne pas être affichée. Si vous souhaitez l'afficher, vous devez modifier les préférences d'affichage des associations de rôle, en sélectionnant Outils→Préférences d'affichage→Association de rôle (voir "Préférences d'affichage relatives aux associations de rôle" dans le chapitre Personnalisation de l'environnement du MPM).

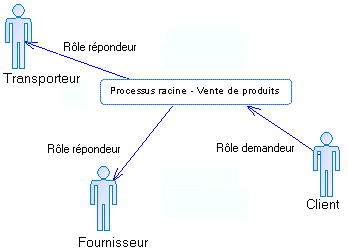

Dans l'exemple suivant, le client interagit avec le processus racine via un rôle demandeur, et le processus racine interagit avec le transporteur et le fournisseur via des rôles répondeurs :
Restrictions relatives au diagramme racine
Les associations de rôle ne sont pas admises dans les processus décomposés des diagrammes racine associés aux langages BPEL ou ebXML. Pour plus d'informations, voir Notions de base relatives au diagramme racine.
