Chapter 4 Construction de diagrammes de processus métiers

Affichage d'un processus communautaire

Un processus communautaire est un processus décomposé dont les sous-processus sont gérés par plusieurs unités d'organisation. Son symbole peut couvrir plusieurs couloirs à la fois pour montrer leur liens avec des sous-processus.

Pour gérer l'affichage d'un processus communautaire :

1. Affichez la feuille de propriétés d'un processus décomposé.
2. Sélectionnez <Processus communautaire> dans la liste Unité d'organisation, puis cliquez sur OK.

   Cette valeur n'est disponible que pour les processus communautaires.
3. Dans le diagramme, déplacez le processus décomposé sur les couloirs d'unités d'organisation et redimensionnez le symbole du processus afin de recouvrir tous les couloirs.

   La couleur de fond du symbole change au-dessus des couloirs correspondant.

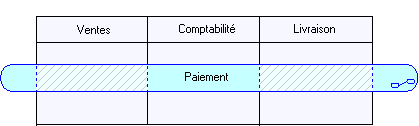

Dans l'exemple suivant, tous les sous-processus de Paiement sont gérés dans l'unité d'organisation Comptabilité. La couleur de fond du symbole du processus communautaire est plus claire et hachurée au-dessus de Ventes et de Livraison, qui ne gèrent pas de sous-processus et ne sont pas affichés dans le diagramme de sous-processus.

Le fond du symbole de processus décomposé s'éclaircit et est hachuré lorsqu'il recouvre un couloir :

• Qui ne gère pas de sous-processus.
• Qui ne comporte aucun symbole dans le diagramme de sous-processus.

Notez que cet affichage n'est pas possible en mode de vue composite.
