Chapter 4 Construction de diagrammes de processus métiers
Vous pouvez changer un symbole de processus décomposé pour obtenir la représentation de son diagramme de sous-processus. Pour ce faire, pointez sur un processus décomposé, cliquez le bouton droit de la souris, puis sélectionnez Vue composite dans le menu contextuel. Le symbole du processus décomposé est développé. Vous pouvez être amené à redimensionner le symbole du processus décomposé pour afficher correctement son contenu. Resélectionnez la commande Vue composite pour revenir à la vue précédente.
Notez que si vous double-cliquez sur la vue composite, vous ouvrez automatiquement le diagramme de sous-processus.

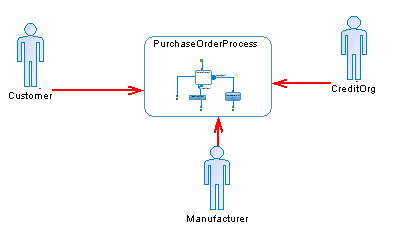

Dans l'exemple suivant, PurchaseOrderProcess est en mode de vue composite, et affiche les détails de son sous-diagramme au sein de son symbole :
Pour plus d'informations, voir "Affichage du sous-diagramme d'un objet décomposé à l'intérieur de son symbole" dans le chapitre Diagrammes et symboles du Guide des fonctionnalités générales .
