Chapter 4 Construction de diagrammes de processus métiers
Vous décomposez un processus lorsque vous souhaitez l'analyser plus en détails. Par exemple, vous pouvez décomposer le processus "Process order" en sous-processus "Check availability", "Obtain payment", "Reserve stock items", etc.
Le processus décomposé se comporte comme un package spécialisé ou un conteneur. Il contient son propre sous-diagramme, qui modélise le flux de contrôle ou le flux de données entre ses sous-processus.
Les sous-processus peuvent à leur tour être décomposés en sous-processus, et ainsi de suite jusqu'à ce que vous parveniez au niveau de détail souhaité, ou que vous arriviez au niveau des tâches atomiques.
Les symboles de processus décomposé dans un diagramme de processus métiers sont surmontés d'un symbole en forme de signe plus qui indique qu'ils contiennent plus de détails. Pour afficher les détails disponibles dans un sous-diagramme, pointez sur le symbole, cliquez le bouton droit de la souris, puis sélectionnez Vue composite dans le menu contextuel.

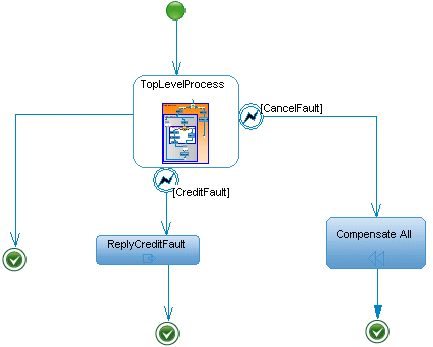

Dans l'exemple suivant, TopLevelProcess est affiché en mode de vue composite ; les détails de ses sous-diagrammes sont affichés au sein de son symbole :
Inclusion de processus décomposés
Pour afficher tous les processus dans la boîte de dialogue Liste des processus, y compris ceux appartenant à des processus décomposés, cliquez sur l'outil Inclure les processus composites.
Il est possible de créer plusieurs diagrammes de sous-processus au sein d'un processus décomposé, mais cela est déconseillé car se trouver dans un diagramme de sous-processus signifie déjà se trouver dans le contexte d'un processus. A moins que vous ne soyez amené à concevoir quelques cas d'exception, par exemple pour les besoins d'une gestion d'erreur, il serait incohérent de créer trop de diagrammes de sous-processus au sein d'un processus décomposé.
Vous ne pouvez pas créer de package ou autre type de diagramme de processus métiers dans un processus décomposé, mais vous pouvez y placer des raccourcis vers des packages.
