Chapter 15 Travailler avec ebXML

Notions de base relatives à la palette d'outils ebXML BPSS

Lorsque vous créez un MPM collaboratif, une palette d'outils spécifique correspondant au langage de processus que vous avez sélectionné s'affiche. Elle permet de créer rapidement le type d'objets collaboratifs que vous souhaitez.

Selon l'outil sur lequel vous cliquez, vous affichez :

Un processus composite par défaut avec un sous-processus en mode d'affichage de vue composite (Outils Business Transaction et Binary Collaboration)
Un processus composite par défaut avec le message suivant <<vous pouvez uniquement ajouter un raccourci vers une BC ici>> (MultiParty Collaboration)

Pour plus d'informations sur la vue composite, voir "Gestion des vues composites" dans le chapitre Construction de diagrammes de processus métiers.

Si vous désactivez le mode d'affichage de vue composite en utilisant le menu contextuel de ces processus, vous affichez le processus composites avec un stéréotype correspondant à l'outil que vous avez sélectionné. Il peut s'agir de :

BusinessTransaction
BinaryCollaboration
MultiPartyCollaboration

Ces stéréotypes sont définis dans la catégorie Profile du langage de processus ebXML BPSS, accessible dans l'éditeur de langage.

Pour plus d'informations sur la définition des stéréotypes dans un profil, voir "Stéréotypes (Profile)" dans le chapitre Extension de vos modèles à l'aide de profils du manuel Personnalisation et extension de PowerAMC.

Outil	Nom	Description	Exemple
	Business Transaction	Permet de créer une Business Transaction

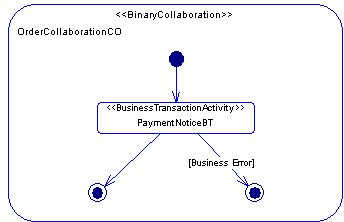

	Binary Collaboration	Permet de créer une Binary Collaboration
	MultiParty Collaboration	Permet de créer une MultiParty Collaboration

Lorsque vous ouvrez le processus composite, la palette d'outils ebXML BPSS est désactivée.

Outil BusinessTransaction

Plusieurs outils permettent de créer une BT (Business Transaction) ; chacun d'entre eux crée un processus ayant le stéréotype BusinessTransaction avec des flux distincts entre les activités Requesting et Responding. Dans la palette d'outils ebXML, de gauche à droite :

Le premier outil crée uniquement un flux demandeur
Le second outil ajoute un flux répondeur
Dans le cas du troisième outil, un accusé de réception est envoyé pour le flux demandeur
Dans le cas du quatrième outil, une confirmation d'acceptation est également envoyée pour le flux demandeur
Dans le cas du cinquième outil, un accusé de réception est envoyé pour le flux répondeur

Outil BinaryCollaboration

L'outil BinaryCollaboration crée un processus BinaryCollaboration. Cet outil attache également deux unités d'organisation en tant que rôle demandeur et rôle répondeur et crée une chorégraphie initiale au sein du processus BinaryCollaboration. Vous devez compléter la chorégraphie en spécifiant un processus BusinessTransaction pour la mise en oeuvre.
