Activités reply et reply fault

Chapter 11 Travailler avec WS-BPEL 2.0

Activités reply et reply fault

Une activité reply définit de quelle façon un processus métiers envoie un message en réponse à un message qui a été reçu par une activité IMA (inbound message activity), qui peut être <receive>, <onMessage> ou<onEvent>. L'activité reply prend en charge le concept des affectations implicites en utilisant l'élément <toParts>.

L'activité reply peut prendre deux formes :

La première, dans le cadre d'une réponse normale, l'attribut faultName n'est pas utilisé dans l'attribut de variable (ou ses éléments <toPart> équivalents), s'il est présent, va indiquer une variable avec le message de réponse
La seconde, lorsque la réponse indique une erreur, l'attribut faultName est utilisé et l'attribut de variable (ou ses éléments <toPart> équivalents), s'il est présent, va indiquer une variable pour l'erreur correspondant

Syntaxe

<reply name="ReplyToCustomer" partnerLink="Customer" portType="PurchaseOrderPT" operation="ReceiveOrder">
  <correlations>
     <correlation set="OrderKey" initiate="no"/>
  </correlations>
   <toParts>
      <toPart part="CustID" fromVariable="vOrderProcessRequest" />
   </toParts>
</reply>

Correspondance

Vous modélisez une activité reply de l'une des façons suivantes :

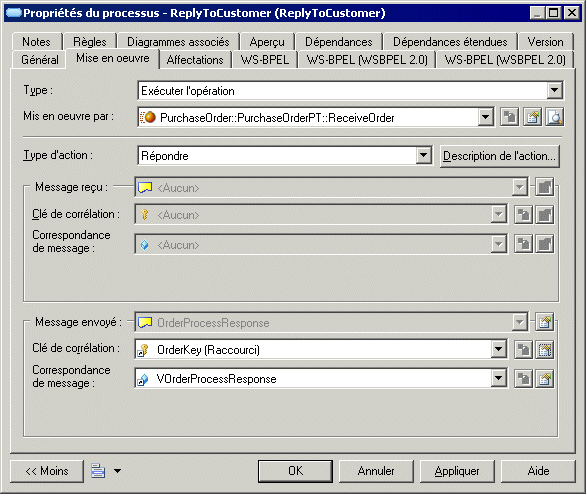

Processus ayant les propriétés suivantes :

Propriété de processus	Valeur
Type (mise en oeuvre)	Exécuter l'opération
Type d'action	Répondre
Mis en oeuvre par	Opération définir sous un fournisseur de service au sein du même modèle
Message reçu	Message de sortie de l'opération
Correspondance de message	Nouvelle variable avec un type de message

Pointez sur un processus <<empty>> ou sur un processus dépourvu de stéréotype, cliquez le bouton droit de la souris, puis sélectionnez la commande Changer en Reply
Faites glisser l'opération depuis l'Explorateur d'objets pour la déposer sur un processus dans la fenêtre de diagramme, puis définissez le type d'action approprié

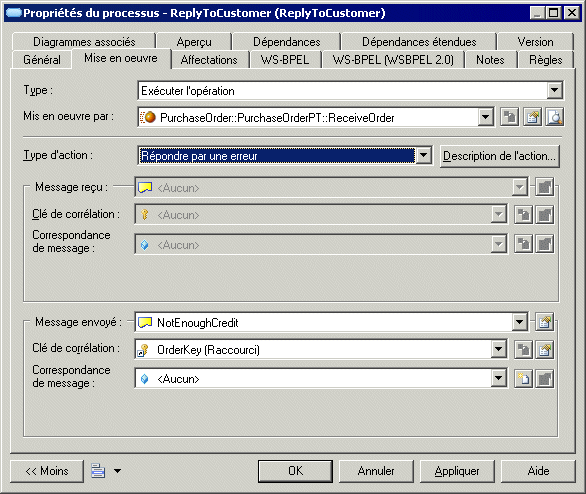

Vous modélisez une activité reply with fault de la même façon qu'une activité reply. Toutefois, dans ce cas le type d'action du processus doit être "Répondre par une erreur" et le Message envoyé modélise le message d'erreur défini sous l'opération WSDL.

Changer en Reply Fault
Vous pouvez pointer sur un processus <<empty>>, cliquer le bouton droit de la souris, puis sélectionner Changer en Reply Fault.

Attributs étendus

Les attributs étendus suivants s'appliquent à l'activité reply et à l'activité reply fault et sont disponibles sur leur feuille de propriétés :

Nom	Code interne	Description
Initier la corrélation	InitiateCorrelation	Lorsqu'une corrélation est utilisée par l'activité reply, l'attribut initiate peut être yes, no ou join
Condition de jointure	joinCondition	Condition de jointure
Suppression des échecs de jointure	suppressJoinFailure	Evite la propagation des erreurs de jointure
—	MultipleCorrelation	Définit des activités BPEL Invoke, Receive ou Reply en utilisant plusieurs corrélations.
—	expressionLanguage	Spécifie le langage utilisé dans les expressions.
